Guide de l’usinage : comprendre les principaux procédés de fabrication mécanique
L’usinage occupe une place centrale dans la fabrication mécanique. Il permet de transformer une pièce brute en composant fonctionnel grâce à différentes opérations d’enlèvement de matière. Fraisage, perçage, alésage, brochage ou encore tournage font partie des techniques utilisées quotidiennement dans les ateliers industriels.
Le Guide de l’usinage constitue une ressource particulièrement utile pour comprendre ces procédés, leurs principes de fonctionnement ainsi que les paramètres qui influencent directement la qualité d’une pièce mécanique.
L’ouvrage présenté appartient à la collection des Guides industriels Delagrave. Sa couverture met notamment en avant plusieurs procédés importants comme le fraisage, le perçage, l’alésage et le brochage.
Pour les étudiants, techniciens, opérateurs ou passionnés de mécanique industrielle, comprendre ces différentes méthodes est indispensable pour mieux analyser les opérations réalisées sur une machine-outil.
Qu’est-ce que l’usinage ?
L’usinage désigne l’ensemble des procédés permettant de fabriquer une pièce en retirant progressivement de la matière.
La pièce de départ peut être un bloc métallique, une barre, une pièce moulée ou un autre élément brut. À l’aide d’un outil coupant et d’une machine adaptée, la matière excédentaire est retirée jusqu’à obtenir la géométrie souhaitée.
L’objectif ne consiste cependant pas simplement à créer une forme.
Une pièce mécanique doit généralement respecter plusieurs exigences :
- des dimensions précises ;
- des tolérances définies ;
- une géométrie correcte ;
- un état de surface adapté ;
- une bonne répétabilité de fabrication.
Dans certaines industries, quelques centièmes de millimètre peuvent suffire à déterminer si une pièce est conforme ou non.
C’est pourquoi l’usinage nécessite des connaissances à la fois théoriques et pratiques.
Pourquoi l’usinage est-il si important dans l’industrie ?
Une grande partie des machines que nous utilisons contient des pièces ayant subi au moins une opération d’usinage.
On retrouve ces composants dans l’automobile, l’aéronautique, les machines industrielles, l’agriculture, l’énergie, la maintenance et de nombreux autres secteurs.
Des éléments comme les arbres, axes, poulies, engrenages, brides, supports et logements de roulements sont régulièrement obtenus ou terminés par usinage.
Même lorsqu’une pièce est initialement fabriquée par moulage ou forgeage, elle peut nécessiter une opération d’usinage afin d’obtenir certaines surfaces avec une précision suffisante.
La maîtrise des procédés d’usinage reste donc une compétence fondamentale dans les métiers de la fabrication mécanique.

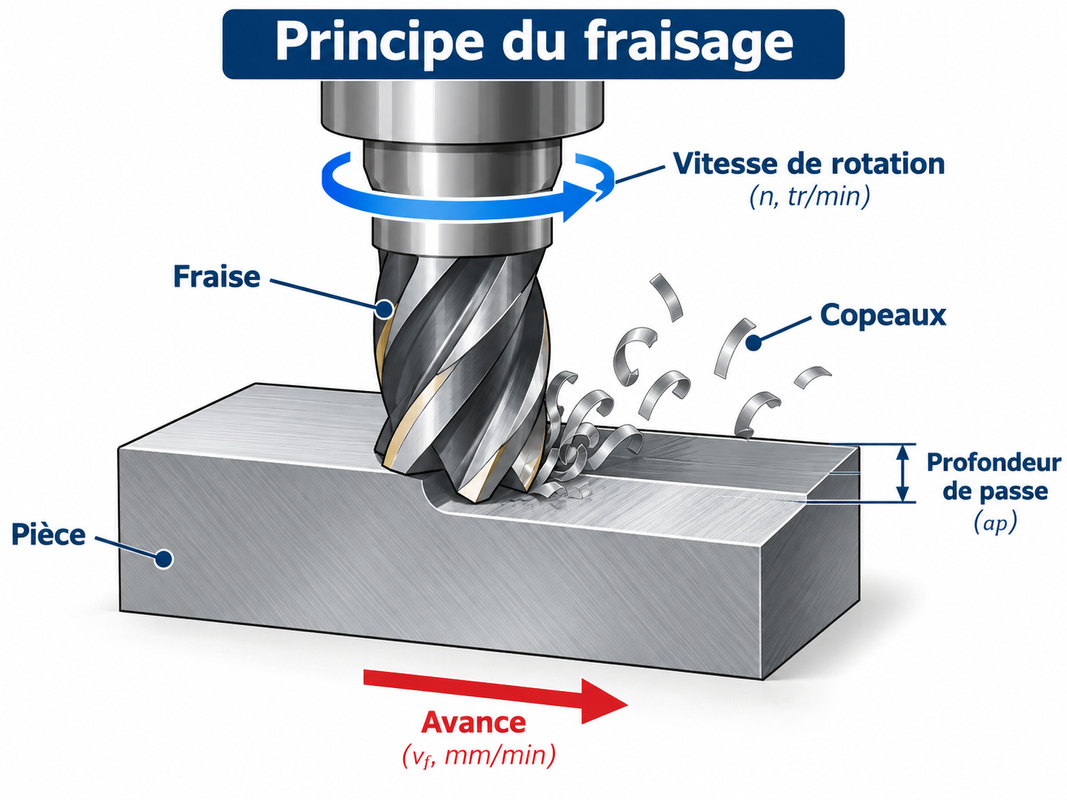

Le fraisage
Le fraisage est l’un des procédés d’usinage les plus utilisés.
Il repose sur un outil rotatif appelé fraise, qui possède plusieurs arêtes coupantes. Pendant l’opération, la fraise retire progressivement de la matière afin de produire la forme souhaitée.
Le fraisage peut permettre de réaliser :
- des surfaces planes ;
- des rainures ;
- des épaulements ;
- des poches ;
- des contours ;
- des profils complexes.
Sur une fraiseuse conventionnelle, l’opérateur contrôle directement une grande partie des déplacements.
Les centres d’usinage modernes utilisent quant à eux la commande numérique. Les déplacements des axes sont alors réalisés automatiquement à partir d’un programme.
Cette technologie permet de fabriquer des pièces complexes avec une grande répétabilité.
Les paramètres importants en fraisage
Pour réaliser correctement une opération de fraisage, plusieurs paramètres doivent être pris en considération.
La vitesse de rotation de la fraise dépend notamment de son diamètre, du matériau de la pièce et du matériau constituant l’outil.
L’avance détermine la vitesse à laquelle l’outil progresse dans la matière.
La profondeur de passe correspond à la quantité de matière retirée pendant un passage.
Ces paramètres doivent être correctement combinés afin d’obtenir un bon compromis entre productivité, durée de vie de l’outil et qualité d’usinage.
Le perçage
Le perçage consiste à réaliser un trou dans une pièce à l’aide d’un foret ou d’un outil similaire.
Il s’agit d’une opération extrêmement courante en fabrication mécanique.
Un trou peut notamment servir à recevoir :
- une vis ;
- un boulon ;
- une goupille ;
- un axe ;
- un taraudage ;
- un élément de positionnement.
Même si le principe du perçage paraît simple, plusieurs paramètres influencent la qualité du résultat.
Le foret doit être adapté au matériau, au diamètre du trou et à la profondeur recherchée.
Un mauvais centrage peut provoquer une déviation de l’outil. Une vitesse excessive peut également augmenter l’échauffement et accélérer l’usure du foret.
Dans certaines applications, le trou obtenu par perçage n’est qu’une première étape avant une opération de finition plus précise.
L’alésage
L’alésage est justement l’une des opérations permettant d’améliorer un trou existant.
Son objectif est généralement d’obtenir un diamètre plus précis ainsi qu’un meilleur état de surface.
Un trou réalisé uniquement avec un foret n’offre pas toujours la précision nécessaire pour certains assemblages mécaniques.
L’alésage devient alors particulièrement utile lorsqu’un trou doit recevoir un axe, une bague ou un roulement.
Dans ce type de montage, le diamètre final peut être soumis à des tolérances très strictes.
Une différence très faible entre le diamètre théorique et la dimension réelle peut modifier le fonctionnement de l’assemblage.
L’alésage joue donc un rôle important dans la fabrication des pièces de précision.

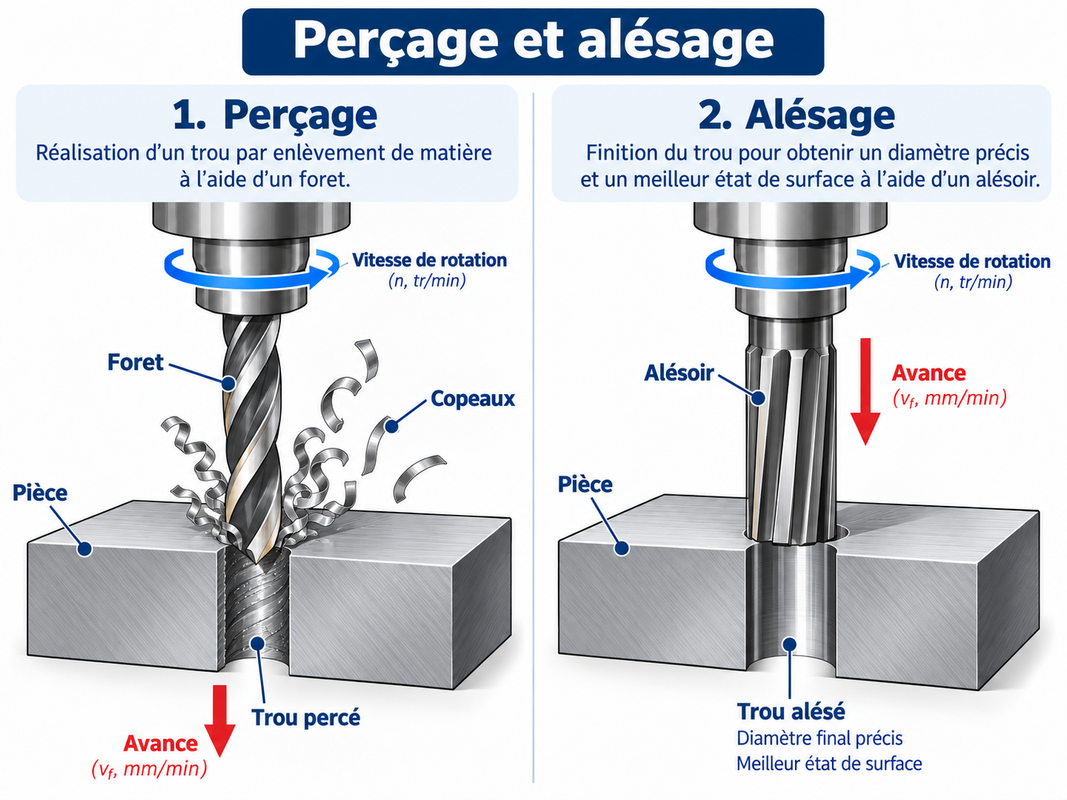

Quelle différence entre perçage et alésage ?
Le perçage sert principalement à créer le trou.
L’alésage sert plutôt à améliorer un trou déjà existant afin d’obtenir une meilleure précision dimensionnelle ou une meilleure finition.
Dans de nombreux processus de fabrication, ces deux opérations sont donc complémentaires.
On peut par exemple réaliser un premier trou légèrement inférieur au diamètre final, puis terminer l’usinage avec une opération d’alésage.
Cette méthode permet d’obtenir une dimension beaucoup plus précise.
Le brochage
Le brochage est un autre procédé important de fabrication mécanique.
Il utilise un outil appelé broche. Cet outil comporte une succession de dents dont les dimensions augmentent progressivement.
Lorsque la broche traverse la pièce, chaque dent retire une petite quantité de matière.
À la fin de l’opération, la forme recherchée est obtenue.
Le brochage peut notamment être utilisé pour réaliser :
- des rainures ;
- des cannelures ;
- certaines formes intérieures ;
- des profils spécifiques.
Son principal avantage est sa capacité à produire rapidement des formes répétitives avec une bonne précision.
En revanche, les outils utilisés peuvent être spécifiques à une géométrie donnée. Le procédé devient donc particulièrement intéressant dans certaines productions en série.
Le tournage et les autres opérations d’usinage
Même si la couverture du Guide de l’usinage met principalement en avant le fraisage, le perçage, l’alésage et le brochage, le tournage constitue également l’un des grands procédés de la fabrication mécanique.
Sur un tour, c’est généralement la pièce qui tourne tandis que l’outil coupant se déplace.
Cette méthode est particulièrement adaptée aux pièces de révolution.
Elle permet par exemple de fabriquer des axes, des arbres, des bagues ou différentes surfaces cylindriques.
Le tournage peut être utilisé pour réaliser des opérations extérieures ou intérieures, du dressage, du filetage ou encore certaines opérations de finition.
Les machines-outils
L’usinage nécessite l’utilisation de machines capables de produire des mouvements précis entre la pièce et l’outil.
Parmi les machines les plus courantes figurent :
- le tour ;
- la fraiseuse ;
- la perceuse ;
- l’aléseuse ;
- la rectifieuse ;
- le centre d’usinage CNC.
Les machines conventionnelles restent utilisées dans de nombreux ateliers, notamment pour les opérations simples, la maintenance ou les pièces unitaires.
Les machines à commande numérique sont particulièrement intéressantes pour la production de pièces complexes ou répétitives.
Elles permettent de programmer les trajectoires d’outils, les vitesses et de nombreuses autres fonctions.
Qu’est-ce qu’une machine CNC ?
Une machine CNC, ou machine à commande numérique, est contrôlée par un programme informatique.
Le programme contient les instructions nécessaires pour déplacer les différents axes et réaliser les opérations prévues.
Grâce à la CNC, il devient possible de produire plusieurs pièces pratiquement identiques avec une grande précision.
Les centres d’usinage modernes peuvent également changer automatiquement les outils et effectuer plusieurs opérations successives sans intervention importante de l’opérateur.
La CNC n’élimine toutefois pas la nécessité de comprendre l’usinage.
Le programmeur doit connaître les outils, les matériaux, les paramètres de coupe et les risques de collision.
Une erreur de programmation peut endommager l’outil, la pièce ou même la machine.

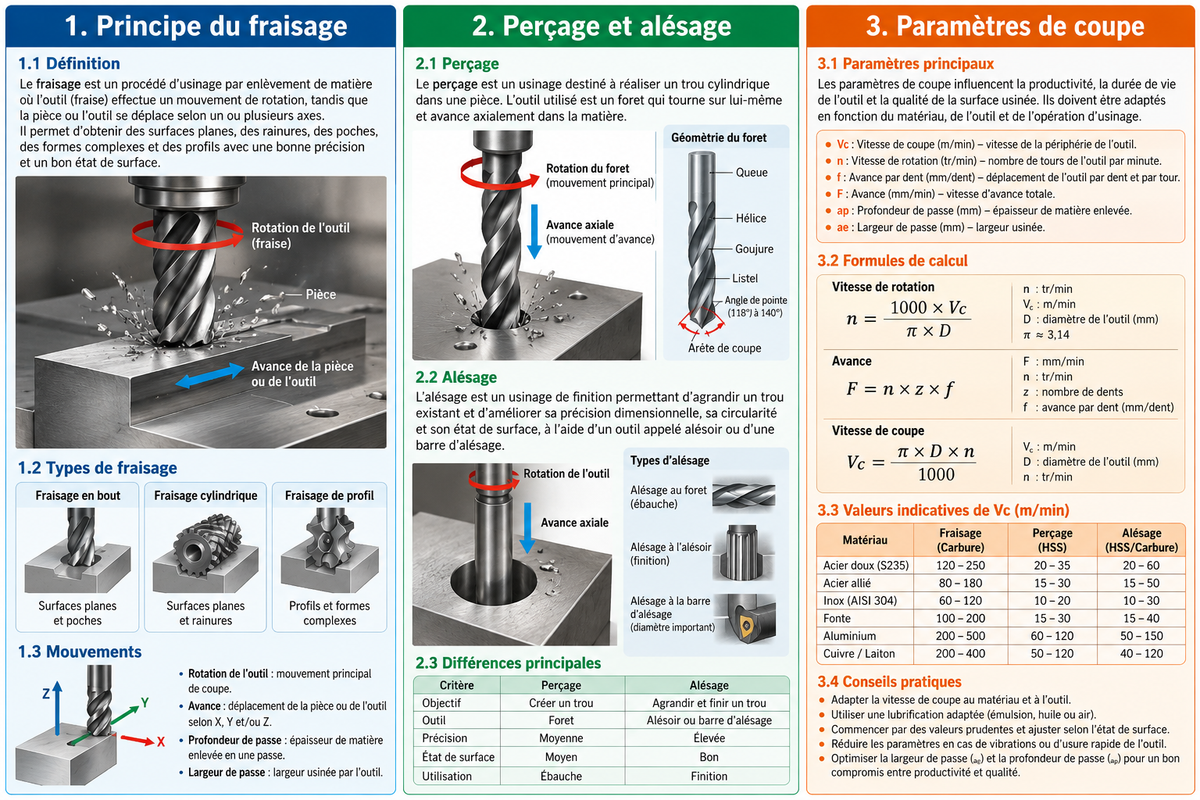

Les principaux paramètres de coupe
La qualité d’un usinage dépend fortement des conditions de coupe.
Trois paramètres sont particulièrement importants : la vitesse de coupe, l’avance et la profondeur de passe.
La vitesse de coupe
La vitesse de coupe correspond à la vitesse relative entre l’arête de l’outil et la surface de la pièce.
Elle doit être adaptée au matériau travaillé ainsi qu’au type d’outil utilisé.
Une vitesse trop élevée peut provoquer un échauffement important et accélérer l’usure de l’outil.
L’avance
L’avance représente le déplacement de l’outil ou de la pièce pendant l’usinage.
Une avance excessive peut augmenter les efforts de coupe et détériorer la surface.
Une avance trop faible peut au contraire réduire inutilement la productivité.
La profondeur de passe
La profondeur de passe correspond à l’épaisseur de matière retirée pendant une opération.
Les passes importantes permettent de retirer rapidement beaucoup de matière, mais elles augmentent également les efforts exercés sur la machine et l’outil.
Le choix des paramètres doit donc toujours tenir compte des capacités de la machine et de la qualité recherchée.
Les outils de coupe
Un bon usinage nécessite également un outil correctement sélectionné.
La géométrie de l’outil, son matériau, son revêtement et son état influencent directement les performances de l’opération.
Certains outils sont conçus pour l’ébauche, tandis que d’autres sont destinés à la finition.
L’usure doit être surveillée régulièrement.
Un outil trop usé peut provoquer une mauvaise finition, des erreurs dimensionnelles, une augmentation des efforts de coupe ou même une casse.
Dans une production industrielle, le suivi de l’état des outils participe donc directement à la qualité des pièces produites.
Tolérances et précision dimensionnelle
En mécanique, une dimension indiquée sur un plan ne peut pratiquement jamais être obtenue avec une précision absolument parfaite.
Le concepteur définit donc une tolérance.
Cette tolérance précise les limites à l’intérieur desquelles la dimension réelle de la pièce doit se trouver.
Plus la tolérance est serrée, plus la fabrication devient difficile et généralement coûteuse.
Le niveau de précision doit donc être adapté à la fonction réelle de la pièce.
Il n’est pas toujours nécessaire de demander une précision extrêmement élevée.
Une bonne conception consiste justement à choisir les tolérances nécessaires au bon fonctionnement de l’assemblage.
Le contrôle des pièces usinées
Une pièce doit être contrôlée afin de vérifier sa conformité avec le plan.
Pour cela, différents instruments peuvent être utilisés.
Le pied à coulisse permet d’effectuer de nombreuses mesures courantes.
Le micromètre offre une précision plus importante pour certaines dimensions.
Le comparateur permet notamment de contrôler de petits déplacements ou certains défauts géométriques.
Dans les ateliers équipés de moyens plus avancés, il existe également des machines de mesure tridimensionnelle.
Le contrôle dimensionnel fait donc partie intégrante du processus de fabrication.
L’état de surface
La qualité d’une pièce ne dépend pas uniquement de ses dimensions.
L’état de surface est également important.
Une surface peut présenter différentes irrégularités microscopiques liées au passage de l’outil.
La qualité de la finition dépend notamment de l’avance, de l’outil, de la rigidité de la machine et des vibrations.
Dans certaines applications mécaniques, une mauvaise surface peut augmenter les frottements ou accélérer l’usure.
L’état de surface doit donc être adapté à la fonction prévue.
La sécurité en usinage
Les machines-outils présentent plusieurs risques.
Les outils peuvent tourner à grande vitesse et les copeaux produits pendant l’usinage peuvent être très coupants.
La pièce doit toujours être correctement fixée.
Les protections prévues sur la machine doivent être utilisées et les consignes de sécurité de l’atelier doivent être respectées.
Il est également important de ne jamais essayer de retirer directement des copeaux avec les mains lorsqu’une machine est en fonctionnement.
La sécurité doit être considérée comme une partie essentielle de la formation en fabrication mécanique.
À qui s’adresse le Guide de l’usinage ?
Le Guide de l’usinage peut intéresser plusieurs catégories de lecteurs.
Les étudiants en génie mécanique peuvent l’utiliser pour compléter leurs cours de fabrication.
Les élèves des formations techniques peuvent s’en servir pour mieux comprendre les opérations réalisées pendant les travaux pratiques.
Les techniciens et opérateurs peuvent également consulter un guide technique afin de revoir certains principes.
Enfin, les personnes passionnées par la mécanique et les machines-outils peuvent y trouver une introduction structurée aux principaux procédés d’usinage.
L’usinage face aux technologies modernes
La fabrication mécanique évolue rapidement.
Les machines CNC, les logiciels de CAO, la fabrication assistée par ordinateur et l’automatisation occupent aujourd’hui une place importante dans les ateliers.
Pourtant, les connaissances fondamentales restent indispensables.
Un logiciel peut calculer une trajectoire d’outil, mais il ne remplace pas complètement l’expérience du technicien.
Il faut toujours comprendre comment l’outil coupe la matière, comment la pièce est maintenue et quels paramètres sont adaptés au procédé.
Les technologies modernes facilitent donc la fabrication, mais elles rendent également les compétences techniques encore plus importantes.
Conclusion
Le Guide de l’usinage constitue une bonne ressource pour découvrir et approfondir les procédés fondamentaux de la fabrication mécanique.
Le fraisage, le perçage, l’alésage, le brochage et le tournage reposent sur des principes différents, mais tous nécessitent une bonne compréhension de la machine, des outils et des paramètres de coupe.
Pour obtenir une pièce de qualité, il faut également prendre en compte les tolérances, l’état de surface, le contrôle dimensionnel et la sécurité.
Ces connaissances constituent la base de nombreux métiers du génie mécanique et restent indispensables même avec le développement des machines CNC et de l’automatisation industrielle.
FAQ – Guide de l’usinage
Qu’est-ce que l’usinage ?
L’usinage est un ensemble de procédés de fabrication permettant de donner une forme précise à une pièce, généralement par enlèvement de matière à l’aide d’un outil coupant.
Quels sont les principaux procédés d’usinage ?
Parmi les procédés les plus courants figurent le tournage, le fraisage, le perçage, l’alésage et le brochage.
Quelle différence entre fraisage et tournage ?
En fraisage, l’outil tourne généralement tandis que la pièce est déplacée. En tournage, c’est principalement la pièce qui tourne devant l’outil.
Quelle différence entre perçage et alésage ?
Le perçage sert principalement à créer un trou. L’alésage permet ensuite d’améliorer la précision et l’état de surface de ce trou.
Pourquoi les paramètres de coupe sont-ils importants ?
Ils influencent directement la qualité de la pièce, la durée de vie de l’outil, les efforts de coupe et la productivité.
À quoi sert une machine CNC ?
Une machine CNC exécute automatiquement les mouvements d’usinage à partir d’un programme numérique, ce qui permet notamment d’obtenir une grande précision et une bonne répétabilité.
