Introduction aux circuits hydrauliques : fonctionnement et composants

Introduction aux circuits hydrauliques : principes, composants et fonctionnement

Les circuits hydrauliques occupent une place essentielle dans de nombreuses installations industrielles. Ils permettent de transmettre une énergie importante et de produire des mouvements puissants grâce à l’utilisation d’un fluide sous pression.

Machines de production, presses, engins de manutention, équipements agricoles, installations offshore, systèmes de levage ou encore machines-outils utilisent couramment la technologie hydraulique.

La couverture présentée, consacrée aux Systèmes hydrauliques industriels, s’inscrit dans le cadre du BTS Maintenance Industrielle et d’un livret de travaux dirigés. Elle illustre parfaitement l’importance de l’hydraulique dans la formation des techniciens de maintenance.

Pour comprendre correctement une installation, il faut savoir reconnaître les principaux composants, lire un schéma hydraulique et analyser la circulation du fluide entre la pompe, les distributeurs et les actionneurs.

Qu’est-ce qu’un circuit hydraulique ?

Un circuit hydraulique est un ensemble de composants utilisant un fluide sous pression afin de transmettre de l’énergie et produire un mouvement.

Le principe général est relativement simple.

Une pompe met le fluide en circulation. Celui-ci est dirigé vers un actionneur, par exemple un vérin ou un moteur hydraulique. L’énergie hydraulique est alors transformée en énergie mécanique.

Le fluide retourne ensuite vers le réservoir afin de recommencer le cycle.

On peut donc résumer le fonctionnement de base ainsi :

Réservoir → pompe → organes de commande → actionneur → retour au réservoir

Cette architecture peut devenir beaucoup plus complexe sur une installation industrielle, mais le principe fondamental reste identique.

Pourquoi utilise-t-on l’hydraulique dans l’industrie ?

L’un des principaux avantages de l’hydraulique est sa capacité à développer des efforts importants avec des composants relativement compacts.

Cette technologie est particulièrement intéressante lorsqu’une machine doit déplacer ou maintenir des charges élevées.

Elle permet également un contrôle précis des mouvements lorsque le circuit est correctement conçu.

Les systèmes hydrauliques peuvent être utilisés pour réaliser des mouvements linéaires avec des vérins ou des mouvements de rotation avec des moteurs hydrauliques.

Ils sont donc présents dans de nombreux secteurs industriels.

Le principe de transmission de l’énergie hydraulique

Un circuit hydraulique fonctionne grâce à la circulation d’un liquide, généralement une huile adaptée à l’installation.

La pompe fournit un débit au circuit.

La pression apparaît lorsqu’une résistance s’oppose à la circulation du fluide.

Cette distinction est très importante.

Une pompe ne crée pas directement la pression indépendamment du circuit : elle met principalement le fluide en mouvement. La pression dépend ensuite de la résistance rencontrée et du fonctionnement de l’installation.

Comprendre cette relation entre débit, pression et charge constitue une base essentielle pour étudier l’hydraulique.

Pression et débit dans un circuit hydraulique

La pression et le débit sont deux grandeurs fondamentales.

La pression hydraulique

La pression représente l’action exercée par le fluide sur une surface.

Dans un vérin, la pression appliquée sur la surface du piston permet de générer une force.

Plus la pression est élevée, plus la force disponible peut être importante pour une surface donnée.

Le débit hydraulique

Le débit représente la quantité de fluide circulant pendant une durée donnée.

Dans un système à vérin, le débit influence principalement la vitesse de déplacement du piston.

On peut donc retenir une idée essentielle :

La pression est liée à l’effort, tandis que le débit influence la vitesse.

Cette relation facilite énormément l’analyse d’un circuit.

Le réservoir hydraulique

Le réservoir constitue un élément indispensable de nombreuses installations hydrauliques.

Il contient le fluide nécessaire au fonctionnement du circuit.

Son rôle ne se limite cependant pas au stockage.

Il participe également au fonctionnement global de l’installation en permettant le retour du fluide et en contribuant à certaines fonctions liées au conditionnement de l’huile.

La conception et l’entretien du réservoir influencent donc directement la fiabilité du système.

Un niveau d’huile incorrect ou une contamination importante peut provoquer des dysfonctionnements.

La pompe hydraulique

La pompe hydraulique constitue le cœur énergétique du circuit.

Elle transforme l’énergie mécanique fournie par un moteur en énergie hydraulique.

La pompe aspire le fluide depuis le réservoir puis l’envoie dans le circuit.

Il existe plusieurs technologies de pompes utilisées selon les applications.

On rencontre notamment des pompes à engrenages, à palettes ou à pistons.

Le choix dépend de plusieurs critères comme la pression de service, le débit nécessaire, le rendement ou l’environnement de fonctionnement.

Les pompes à engrenages

Les pompes à engrenages sont relativement simples et très utilisées dans de nombreuses applications.

Le mouvement des engrenages permet de transporter le fluide entre l’entrée et la sortie de la pompe.

Cette technologie présente notamment l’avantage d’une conception relativement robuste.

Elle peut être utilisée dans différentes installations industrielles et mobiles.

Cependant, comme pour tous les composants hydrauliques, son utilisation doit respecter les conditions prévues par le constructeur.

Les pompes à palettes et à pistons

Les pompes à palettes constituent une autre technologie courante.

Elles utilisent des palettes mobiles pour déplacer le fluide.

Les pompes à pistons peuvent quant à elles être utilisées lorsque les performances demandées sont plus élevées ou lorsque l’application impose des conditions particulières.

Chaque technologie possède donc ses propres caractéristiques.

La compréhension de ces différences aide le technicien à choisir, contrôler ou diagnostiquer correctement une installation.

Le vérin hydraulique

Le vérin hydraulique transforme l’énergie du fluide en mouvement linéaire.

Il est notamment composé d’un corps, d’un piston et d’une tige.

Lorsque l’huile sous pression agit sur le piston, celui-ci se déplace.

La tige transmet ensuite ce mouvement vers le mécanisme de la machine.

Les vérins sont très utilisés dans les presses, systèmes de levage et équipements industriels.

Vérin simple effet et vérin double effet

Un vérin simple effet utilise généralement la pression hydraulique pour produire le mouvement dans une direction.

Le retour peut être réalisé par une force extérieure ou un dispositif mécanique selon l’installation.

Le vérin double effet peut recevoir de l’huile sous pression alternativement de chaque côté du piston.

Il est ainsi possible de commander activement la sortie et la rentrée de la tige.

Le vérin double effet est particulièrement fréquent dans les machines industrielles.

Le moteur hydraulique

Contrairement au vérin, qui produit principalement un mouvement linéaire, le moteur hydraulique permet d’obtenir une rotation.

Il transforme l’énergie hydraulique en énergie mécanique rotative.

Les moteurs hydrauliques peuvent être utilisés lorsque l’on souhaite obtenir un couple important.

Ils se rencontrent notamment sur certaines machines de manutention, installations industrielles et équipements mobiles.

Le principe général reste similaire : le débit fournit le mouvement tandis que la pression permet de développer le couple nécessaire.

Les distributeurs hydrauliques

Le distributeur hydraulique permet de diriger le fluide vers les différentes parties de l’installation.

Il joue donc un rôle essentiel dans la commande des actionneurs.

Dans le cas d’un vérin double effet, le distributeur peut envoyer l’huile vers une chambre tout en permettant au fluide de l’autre chambre de retourner au réservoir.

En changeant la position du distributeur, le sens du mouvement peut être inversé.

Les distributeurs sont représentés par des symboles spécifiques sur les schémas hydrauliques.

Comment lire un distributeur sur un schéma hydraulique ?

Les distributeurs sont généralement identifiés selon leur nombre de voies et de positions.

Chaque case du symbole correspond à une position du distributeur.

Les flèches indiquent les connexions possibles et le sens de circulation du fluide.

Pour comprendre le fonctionnement, il faut donc analyser successivement chaque position.

Cette méthode permet de déterminer comment le vérin ou le moteur sera alimenté.

La maîtrise des symboles devient rapidement indispensable dès que l’on commence à analyser des circuits plus complexes.

Le limiteur de pression

Un circuit hydraulique doit être protégé contre une pression excessive.

Le limiteur de pression constitue donc un composant important.

Lorsque la pression dépasse une valeur réglée, le composant permet de limiter l’augmentation de pression en offrant un chemin adapté au fluide.

Ce dispositif contribue à protéger l’installation et ses composants.

Son réglage doit correspondre aux caractéristiques du système.

Un mauvais réglage peut entraîner des dysfonctionnements ou empêcher la machine de développer la force nécessaire.

Régulation de la vitesse d’un vérin

La vitesse d’un vérin dépend notamment du débit qui entre ou sort de ses chambres.

Un composant de régulation de débit peut donc être utilisé pour contrôler le mouvement.

En réduisant le débit, on réduit généralement la vitesse du vérin.

La position du régulateur dans le circuit doit cependant être choisie correctement.

Le comportement de la machine peut être différent selon que l’on contrôle le débit à l’alimentation ou au retour de l’actionneur.

C’est pourquoi il faut analyser l’ensemble du circuit et pas seulement un composant isolé.

Les clapets dans un circuit hydraulique

Les clapets permettent de contrôler le sens de circulation du fluide.

Un clapet anti-retour laisse généralement passer l’huile dans une direction tout en bloquant le passage dans l’autre.

Ce principe simple est utilisé dans de nombreuses installations.

Certains circuits utilisent des clapets associés à d’autres fonctions afin de contrôler précisément les mouvements ou maintenir une charge.

La représentation du clapet sur un schéma permet au technicien de comprendre le sens possible de circulation du fluide.

Le rôle de la filtration hydraulique

La propreté du fluide constitue un facteur majeur de fiabilité.

Les composants hydrauliques peuvent comporter des passages et ajustements très précis.

La présence de particules peut provoquer une usure accélérée ou perturber le fonctionnement de certains éléments.

Les filtres sont donc utilisés pour limiter la contamination du fluide.

La maintenance des filtres fait partie des opérations importantes sur une installation hydraulique.

La propreté de l’huile doit être considérée comme un élément essentiel de la maintenance préventive.

Comment lire un schéma hydraulique ?

Un schéma hydraulique représente les composants de l’installation à l’aide de symboles normalisés et de lignes représentant les différentes connexions.

Pour analyser correctement un circuit, il est préférable de suivre une méthode logique.

Commencez par identifier le réservoir et la pompe.

Repérez ensuite les organes de protection et de régulation.

Identifiez les distributeurs.

Terminez par les actionneurs comme les vérins ou moteurs.

Il devient alors possible de suivre le chemin du fluide pour chaque position de commande.

Cette approche évite de se perdre dans les circuits complexes.

Les symboles hydrauliques

La maîtrise des symboles hydrauliques constitue l’une des premières étapes de l’apprentissage.

Le symbole représente la fonction du composant plutôt que son apparence physique réelle.

Deux composants ayant une forme extérieure très différente peuvent donc remplir une fonction similaire et être représentés de manière comparable sur un schéma.

Le technicien doit notamment reconnaître les pompes, moteurs, vérins, distributeurs, clapets, limiteurs de pression, filtres et organes de régulation.

Avec la pratique, la lecture devient beaucoup plus rapide.

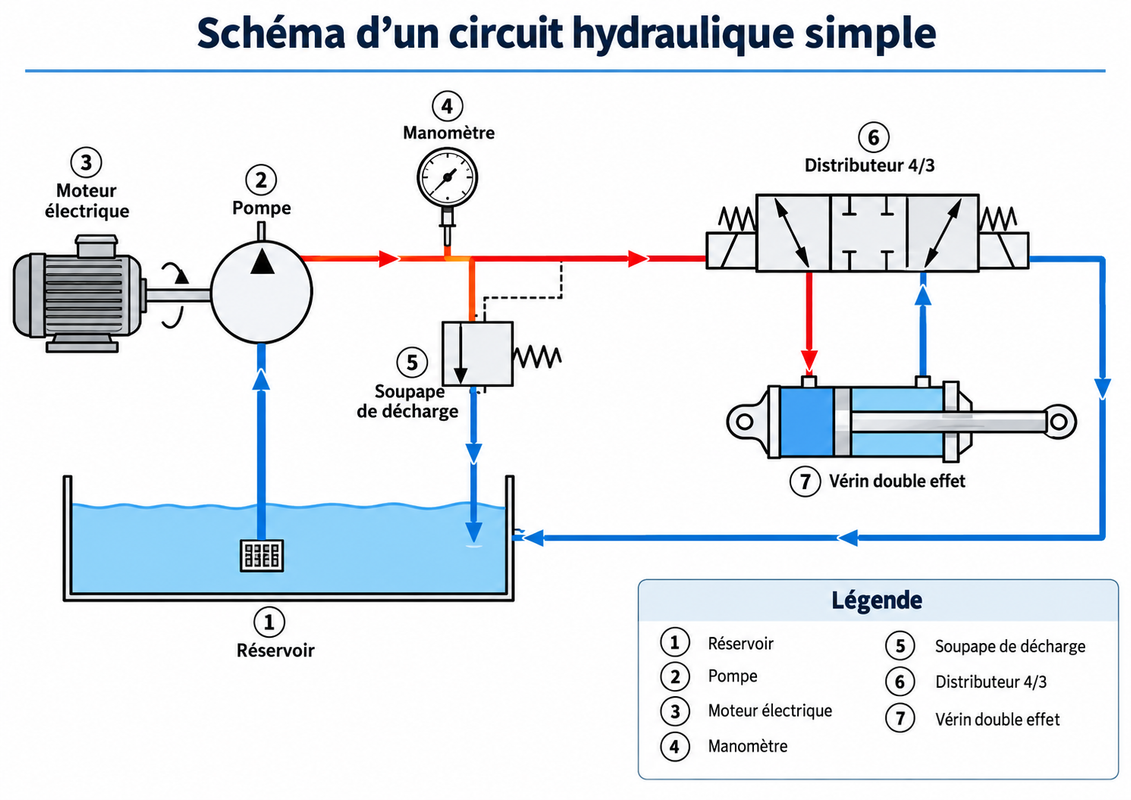

Exemple simple de circuit hydraulique

Prenons l’exemple d’un vérin double effet.

La pompe aspire l’huile dans le réservoir puis l’envoie vers le distributeur.

Lorsque le distributeur est placé dans une première position, l’huile alimente une chambre du vérin et la tige sort.

Le fluide contenu dans l’autre chambre retourne vers le réservoir.

Lorsque le distributeur change de position, les connexions sont inversées.

L’huile sous pression agit alors sur l’autre côté du piston et le vérin revient.

Ce circuit représente l’un des exemples fondamentaux utilisés pour apprendre l’hydraulique.

Hydraulique et automatisation industrielle

L’hydraulique moderne fonctionne souvent en association avec des systèmes électriques ou électroniques.

Des capteurs peuvent détecter la position d’un vérin.

Un automate programmable analyse ensuite ces informations et commande des électrodistributeurs.

On obtient ainsi un système automatisé capable d’exécuter une séquence complète.

Cette association entre hydraulique, électricité et automatisme est particulièrement importante dans les machines industrielles modernes.

Les électrodistributeurs

Un électrodistributeur est un distributeur dont la commande peut être réalisée électriquement.

Une bobine électromagnétique provoque le changement de position du distributeur.

Cette solution permet de connecter facilement la partie hydraulique au système électrique de commande.

Un automate programmable peut alors piloter l’actionneur hydraulique à partir des informations fournies par les capteurs.

C’est l’une des raisons pour lesquelles un technicien de maintenance doit posséder des compétences multidisciplinaires.

Les accumulateurs hydrauliques

Certaines installations utilisent également des accumulateurs hydrauliques.

Ils permettent notamment de stocker temporairement de l’énergie hydraulique sous certaines conditions de fonctionnement.

Ils peuvent remplir différentes fonctions selon la conception du système.

Comme ces composants peuvent conserver une énergie même lorsque la machine est arrêtée, leur présence doit être prise en compte lors des opérations de maintenance.

Une intervention sur un circuit hydraulique nécessite toujours une procédure de mise en sécurité adaptée.

Maintenance des systèmes hydrauliques industriels

La maintenance d’un circuit hydraulique doit être méthodique.

Un dysfonctionnement peut provenir aussi bien de la pompe que du fluide, d’une fuite, d’un distributeur ou d’un actionneur.

Parmi les points régulièrement contrôlés figurent notamment le niveau et l’état du fluide, les fuites, les filtres, la température, les pressions ainsi que les bruits anormaux.

Le schéma hydraulique est un outil particulièrement précieux pour effectuer un diagnostic.

Il permet de comprendre comment l’énergie doit normalement circuler dans l’installation.

Les pannes courantes en hydraulique

Une perte de performance peut avoir de nombreuses causes.

Un filtre colmaté peut limiter la circulation du fluide.

Une fuite interne peut réduire la capacité du système à maintenir une pression suffisante.

Une pompe usée peut également provoquer une diminution des performances.

Un distributeur peut rester bloqué ou fonctionner incorrectement en présence de contamination.

La température excessive constitue également un signe qu’il faut analyser.

Le technicien doit donc éviter de remplacer des composants au hasard et chercher d’abord à comprendre le fonctionnement du circuit.

Sécurité lors d’une intervention hydraulique

Un système hydraulique peut fonctionner sous une pression importante.

Une intervention ne doit donc jamais être effectuée sans mise en sécurité appropriée.

Même après l’arrêt de la machine, certains composants peuvent conserver de l’énergie.

Les accumulateurs et les charges mécaniques constituent notamment des points de vigilance.

Les opérations doivent être réalisées conformément aux procédures de consignation, aux instructions du constructeur et aux exigences de sécurité applicables à l’installation.

Une formation théorique ne remplace jamais les procédures réelles nécessaires à une intervention industrielle.

Pourquoi étudier les circuits hydrauliques en maintenance industrielle ?

Pour un technicien de maintenance industrielle, savoir lire un circuit hydraulique est particulièrement utile.

Lorsqu’une machine refuse d’effectuer un mouvement, le technicien doit déterminer si le problème provient de la partie électrique, de la commande ou du circuit hydraulique.

Il doit être capable de comprendre la logique du schéma, de repérer les composants et d’effectuer les contrôles appropriés.

Ces connaissances permettent de réduire le temps nécessaire au diagnostic et d’éviter des remplacements inutiles.

C’est pourquoi l’hydraulique constitue une partie importante de nombreuses formations techniques.

Conclusion

L’introduction aux circuits hydrauliques permet de comprendre comment un fluide sous pression peut être utilisé pour transmettre de l’énergie et commander des mouvements industriels.

La pompe met le fluide en circulation, les distributeurs contrôlent son orientation et les actionneurs transforment l’énergie hydraulique en mouvement.

La pression est étroitement liée aux efforts développés tandis que le débit influence le mouvement et la vitesse des actionneurs.

Pour progresser en hydraulique, il est essentiel d’apprendre les symboles, de comprendre le fonctionnement des principaux composants et de pratiquer régulièrement la lecture de schémas.

Ces connaissances constituent une base particulièrement importante pour les étudiants en BTS Maintenance Industrielle, les électromécaniciens et les techniciens chargés du diagnostic et de la maintenance des systèmes hydrauliques industriels.

FAQ – Introduction aux circuits hydrauliques

Qu’est-ce qu’un circuit hydraulique ?

Un circuit hydraulique est un ensemble de composants utilisant un fluide afin de transmettre de l’énergie et produire des mouvements mécaniques.

Quelle est la différence entre pression et débit hydraulique ?

La pression est principalement liée à la capacité du système à produire un effort, tandis que le débit influence notamment la vitesse de déplacement d’un actionneur.

Quel est le rôle de la pompe hydraulique ?

La pompe met le fluide en circulation et fournit le débit nécessaire au fonctionnement du circuit.

À quoi sert un distributeur hydraulique ?

Le distributeur permet d’orienter le fluide vers différentes parties du circuit afin de commander les mouvements des actionneurs.

Quelle est la différence entre un vérin et un moteur hydraulique ?

Le vérin produit principalement un mouvement linéaire alors que le moteur hydraulique produit un mouvement rotatif.

Pourquoi faut-il filtrer l’huile hydraulique ?

La filtration limite la présence de contaminants susceptibles de provoquer de l’usure ou des dysfonctionnements dans les composants.

Pourquoi un schéma hydraulique est-il important en maintenance ?

Il permet de comprendre le parcours du fluide et le fonctionnement attendu du système, ce qui facilite la recherche de panne.

⬇ Télécharger le PDF
