La dynamique des structures constitue une discipline fondamentale dans les domaines du génie civil, de la mécanique, de la construction métallique et de l’ingénierie industrielle. Contrairement à l’analyse statique, qui étudie principalement les structures soumises à des charges constantes ou lentement variables, la dynamique des structures s’intéresse aux effets des charges qui évoluent dans le temps.

Le document Dynamique des structures Tome 1 : Guide de référence peut ainsi constituer une ressource intéressante pour les étudiants, techniciens et ingénieurs souhaitant approfondir leur compréhension du comportement vibratoire des systèmes mécaniques et des structures.

Ce domaine intervient notamment dans l’étude des bâtiments, des ponts, des machines tournantes, des structures métalliques, des équipements industriels et des ouvrages soumis aux séismes, aux vibrations ou aux impacts.

Dans ce guide, nous allons présenter les notions essentielles de la dynamique structurale, les modèles utilisés pour analyser les vibrations ainsi que les principales méthodes permettant de déterminer la réponse d’une structure soumise à une excitation dynamique.

Qu’est-ce que la dynamique des structures ?

La dynamique des structures est la branche de la mécanique qui étudie la réponse d’une structure lorsque les forces appliquées varient avec le temps.

Lorsqu’une charge dynamique agit sur un système, celui-ci ne réagit pas uniquement en fonction de sa rigidité. Trois caractéristiques principales doivent généralement être considérées :

• la masse ;
• la rigidité ;
• l’amortissement.

Ces paramètres déterminent la manière dont la structure va se déplacer, vibrer ou dissiper l’énergie.

L’équation classique utilisée pour représenter un système dynamique à un degré de liberté est :

mü + cũ + ku = F(t)

où :

• m représente la masse ;
• c représente le coefficient d’amortissement ;
• k représente la rigidité ;
• u représente le déplacement ;
• F(t) représente la force dynamique appliquée.

Cette équation constitue l’une des bases de la dynamique des structures.

Pourquoi étudier le comportement dynamique des structures ?

Une structure peut supporter correctement une charge statique tout en présentant un comportement dangereux lorsqu’elle est soumise à une excitation périodique ou à un choc.

Par exemple, une machine installée sur une structure métallique peut générer des vibrations régulières. Si la fréquence de cette excitation devient proche de la fréquence propre de la structure, les amplitudes des vibrations peuvent augmenter fortement.

Ce phénomène est appelé résonance.

La dynamique des structures permet donc notamment de :

• déterminer les fréquences propres ;
• calculer les modes de vibration ;
• étudier les phénomènes de résonance ;
• prévoir les déplacements dynamiques ;
• analyser les accélérations ;
• calculer les efforts internes ;
• vérifier la stabilité et le confort des structures ;
• améliorer la conception des équipements et des ouvrages.

Elle joue ainsi un rôle important dans la prévention des défaillances.

Les principales charges dynamiques

Une charge dynamique est une force dont l’intensité, la direction ou le point d’application varie au cours du temps.

Charges périodiques

Les charges périodiques apparaissent fréquemment dans les installations industrielles.

Elles peuvent notamment provenir :

• des moteurs électriques ;
• des ventilateurs ;
• des pompes ;
• des compresseurs ;
• des turbines ;
• des machines tournantes.

Une excitation périodique peut provoquer des vibrations permanentes tant que la machine continue de fonctionner.

Charges impulsives

Une charge impulsive agit pendant une durée relativement courte.

Elle peut être provoquée par :

• un choc ;
• une collision ;
• la chute d’un objet ;
• certaines opérations industrielles ;
• une variation brutale de force.

L’analyse de ces charges nécessite de tenir compte du comportement transitoire de la structure.

Actions sismiques

Les séismes représentent un autre exemple important d’excitation dynamique.

Dans ce cas, ce n’est pas nécessairement une force qui est directement appliquée sur la structure. Le mouvement du sol provoque des accélérations qui génèrent des forces d’inertie dans les différents éléments de l’ouvrage.

La dynamique des structures constitue donc une base essentielle du génie parasismique.

Actions dues au vent

Le vent peut également produire des effets dynamiques, particulièrement sur les structures élancées.

Cela concerne notamment :

• les immeubles de grande hauteur ;
• les tours ;
• les pylônes ;
• les cheminées industrielles ;
• certains ponts.

Les variations de vitesse et de pression du vent peuvent entraîner des oscillations qu’il faut prendre en compte lors du dimensionnement.

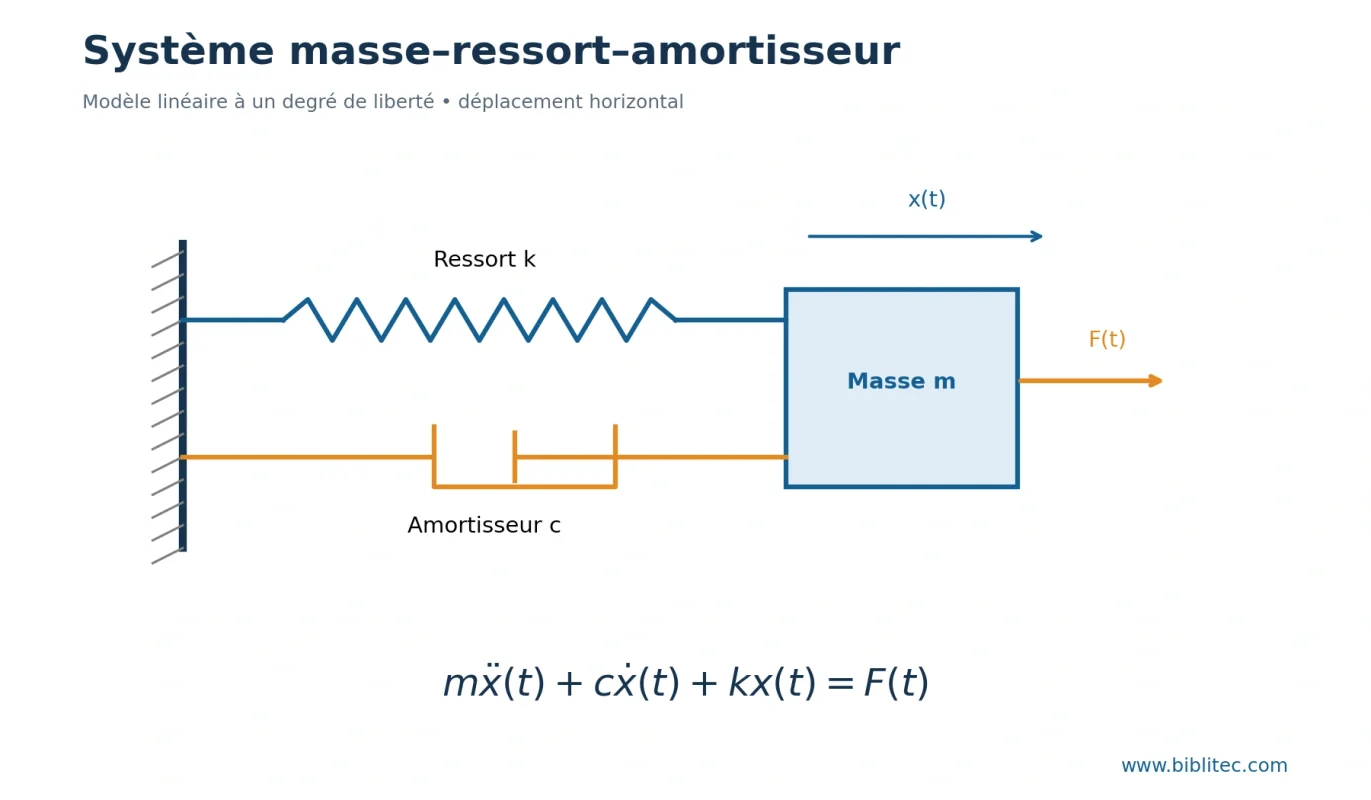

Le système à un degré de liberté

Pour comprendre la dynamique structurale, on commence généralement par étudier un système relativement simple : le système à un degré de liberté, souvent appelé SDOF pour Single Degree of Freedom.

Un modèle classique comprend :

• une masse ;
• un ressort ;
• un amortisseur.

Le déplacement de la masse suffit alors à décrire le mouvement du système.

Même s’il paraît très simple, ce modèle permet de comprendre plusieurs phénomènes fondamentaux rencontrés dans des structures beaucoup plus complexes.

Masse et forces d’inertie

La masse joue un rôle essentiel dans les phénomènes dynamiques.

Lorsqu’une structure accélère, sa masse génère une force d’inertie.

Selon le principe fondamental de la dynamique :

F = m × a

avec :

• F : force d’inertie ;
• m : masse ;
• a : accélération.

Plus une structure possède une masse importante, plus les forces d’inertie peuvent devenir élevées lorsque l’accélération augmente.

C’est notamment pour cette raison que les effets sismiques sont fortement liés à la répartition des masses d’un bâtiment.

La rigidité d’une structure

La rigidité représente la capacité d’un système à résister à une déformation.

Pour un ressort linéaire :

F = k × u

où :

• F représente la force ;
• k la rigidité ;
• u le déplacement.

Une structure très rigide présente généralement de faibles déplacements sous une charge donnée.

Mais en dynamique, la rigidité influence également les fréquences propres du système.

Qu’est-ce qu’une fréquence propre ?

Lorsqu’une structure est déplacée de sa position d’équilibre puis libérée, elle peut vibrer naturellement.

Cette vibration se produit selon une fréquence appelée fréquence propre ou fréquence naturelle.

Pour un système simple non amorti, la pulsation propre peut être exprimée par :

ωn = √(k/m)

La fréquence naturelle dépend donc principalement de deux paramètres :

• la masse ;
• la rigidité.

Une augmentation de la rigidité tend à augmenter la fréquence propre, tandis qu’une augmentation de la masse tend généralement à la diminuer.

Cette notion est extrêmement importante dans la conception des structures et des machines.

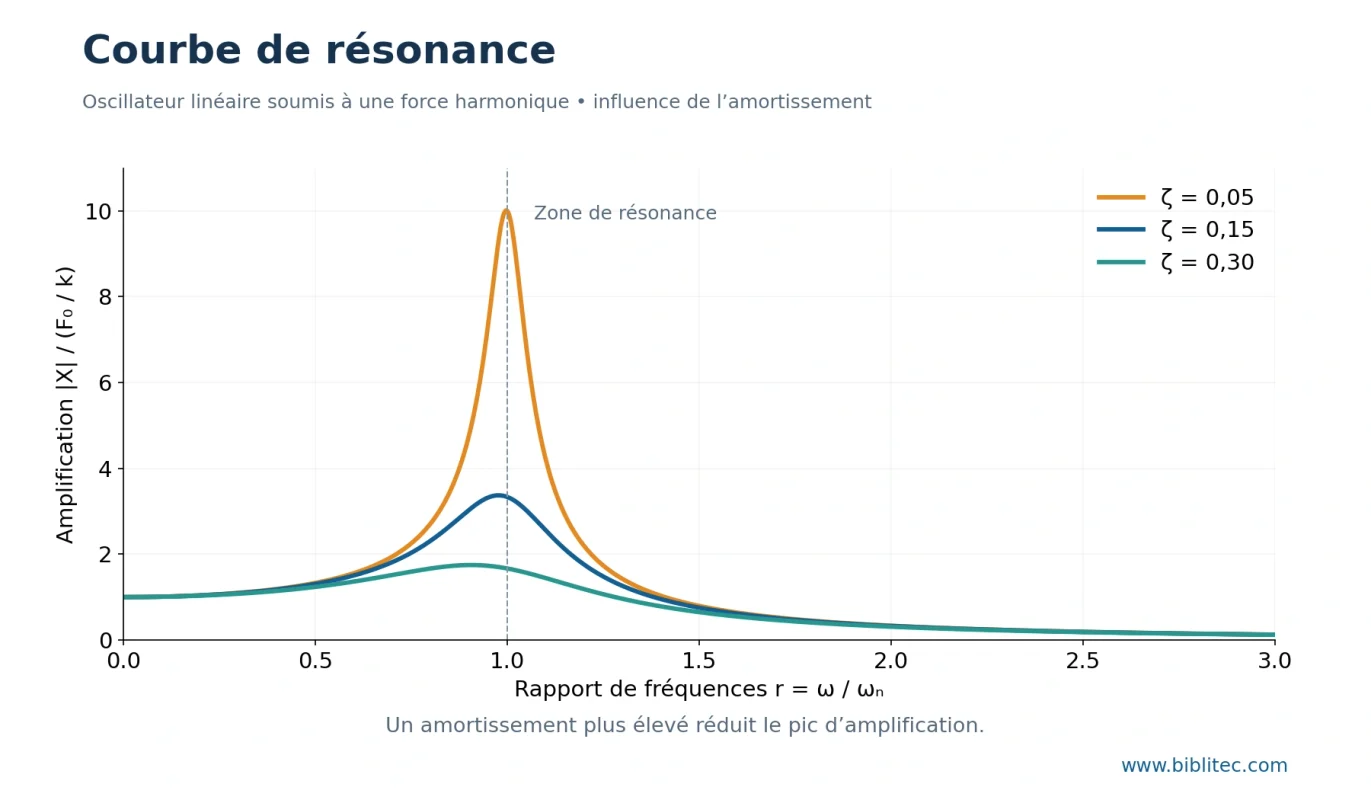

Le phénomène de résonance

La résonance apparaît lorsqu’une fréquence d’excitation devient proche d’une fréquence propre du système.

Dans certaines conditions, l’amplitude des vibrations peut alors augmenter considérablement.

Prenons l’exemple d’un moteur produisant une excitation à une fréquence précise. Si cette fréquence correspond à une fréquence naturelle du châssis ou de la plateforme supportant le moteur, les vibrations peuvent devenir beaucoup plus importantes que prévu.

Ces vibrations peuvent provoquer :

• du bruit ;
• de l’inconfort ;
• le desserrage des assemblages ;
• de la fatigue mécanique ;
• des fissures ;
• une diminution de la durée de vie des composants.

L’étude dynamique permet donc d’identifier les zones de fonctionnement potentiellement dangereuses.

Le rôle de l’amortissement

Dans un système réel, les vibrations ne continuent généralement pas indéfiniment.

Une partie de l’énergie mécanique est progressivement dissipée.

Ce phénomène est appelé amortissement.

Il peut provenir de différents mécanismes :

• frottements internes des matériaux ;
• frottements dans les assemblages ;
• dispositifs amortisseurs ;
• interactions entre différents composants ;
• amortissement visqueux.

L’amortissement joue un rôle particulièrement important à proximité de la résonance, car il permet de limiter l’amplitude maximale des vibrations.

Vibrations libres et vibrations forcées

L’étude de la dynamique des structures distingue généralement plusieurs situations.

Vibrations libres

Une vibration libre apparaît après une perturbation initiale sans excitation extérieure permanente.

Par exemple, si une masse reliée à un ressort est déplacée puis relâchée, elle commence à osciller.

L’étude des vibrations libres permet notamment de déterminer :

• les fréquences propres ;
• la période naturelle ;
• l’influence de l’amortissement.

Vibrations forcées

Une vibration forcée apparaît lorsqu’une excitation extérieure agit continuellement ou pendant une certaine durée sur la structure.

Cette excitation peut être :

• sinusoïdale ;
• périodique ;
• impulsive ;
• aléatoire.

L’analyse vise alors à déterminer la réponse dynamique du système.

Les systèmes à plusieurs degrés de liberté

Les structures réelles ne peuvent généralement pas être représentées avec un seul degré de liberté.

Un bâtiment, un pont ou une machine possède de nombreux points capables de se déplacer.

Il devient alors nécessaire d’utiliser un système à plusieurs degrés de liberté.

L’équation dynamique prend une forme matricielle :

Mü + Cũ + Ku = F(t)

où :

• M est la matrice de masse ;
• C la matrice d’amortissement ;
• K la matrice de rigidité ;
• u le vecteur des déplacements ;
• F(t) le vecteur des forces appliquées.

Cette formulation constitue une base importante de l’analyse numérique moderne.

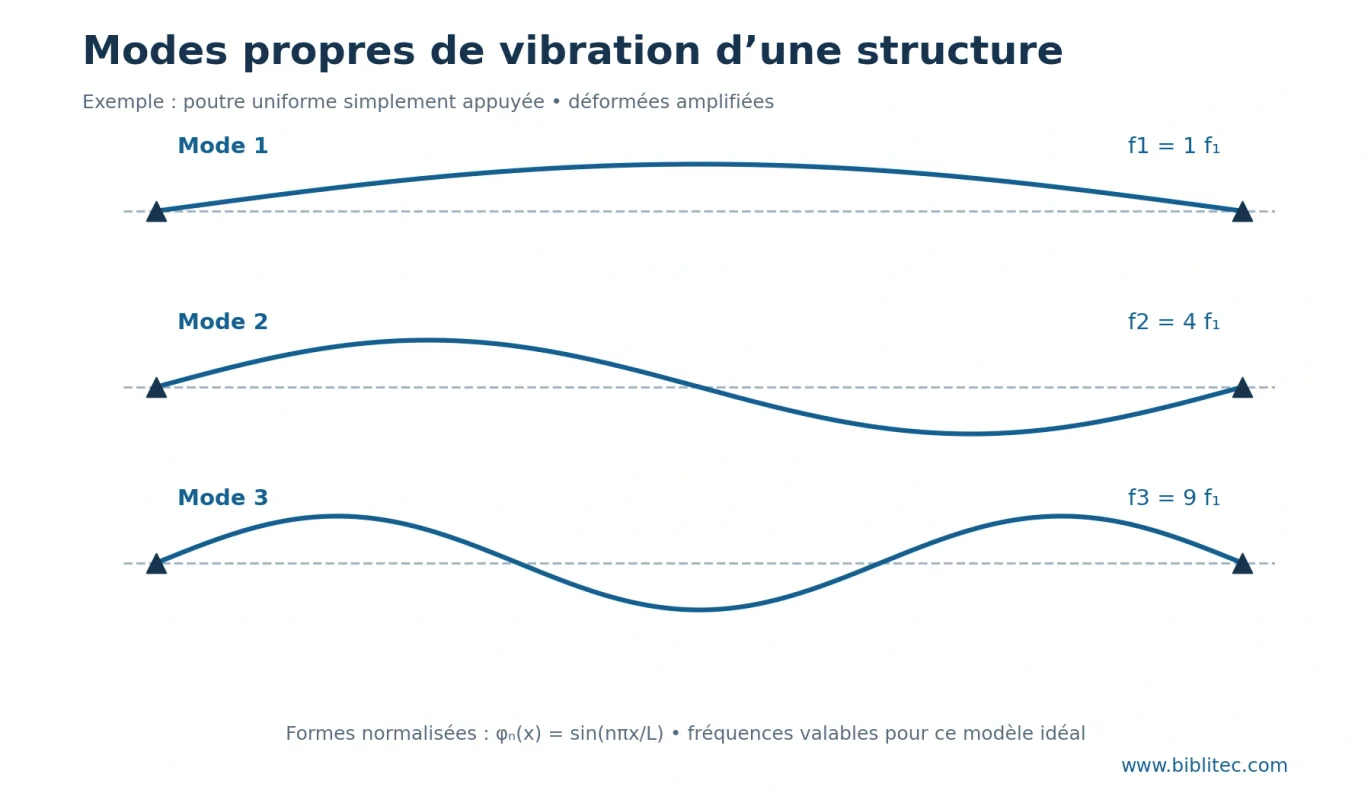

Les modes propres de vibration

Une structure possédant plusieurs degrés de liberté possède généralement plusieurs fréquences naturelles.

À chaque fréquence propre correspond une forme particulière de déformation appelée mode propre de vibration.

Par exemple, dans un bâtiment, le premier mode peut correspondre à un déplacement global dans une direction horizontale, tandis que les modes supérieurs présentent des déformations plus complexes.

L’analyse modale permet de déterminer :

• les fréquences propres ;
• les formes modales ;
• la participation des différents modes à la réponse globale.

Cette méthode est largement utilisée dans les logiciels de calcul de structures.

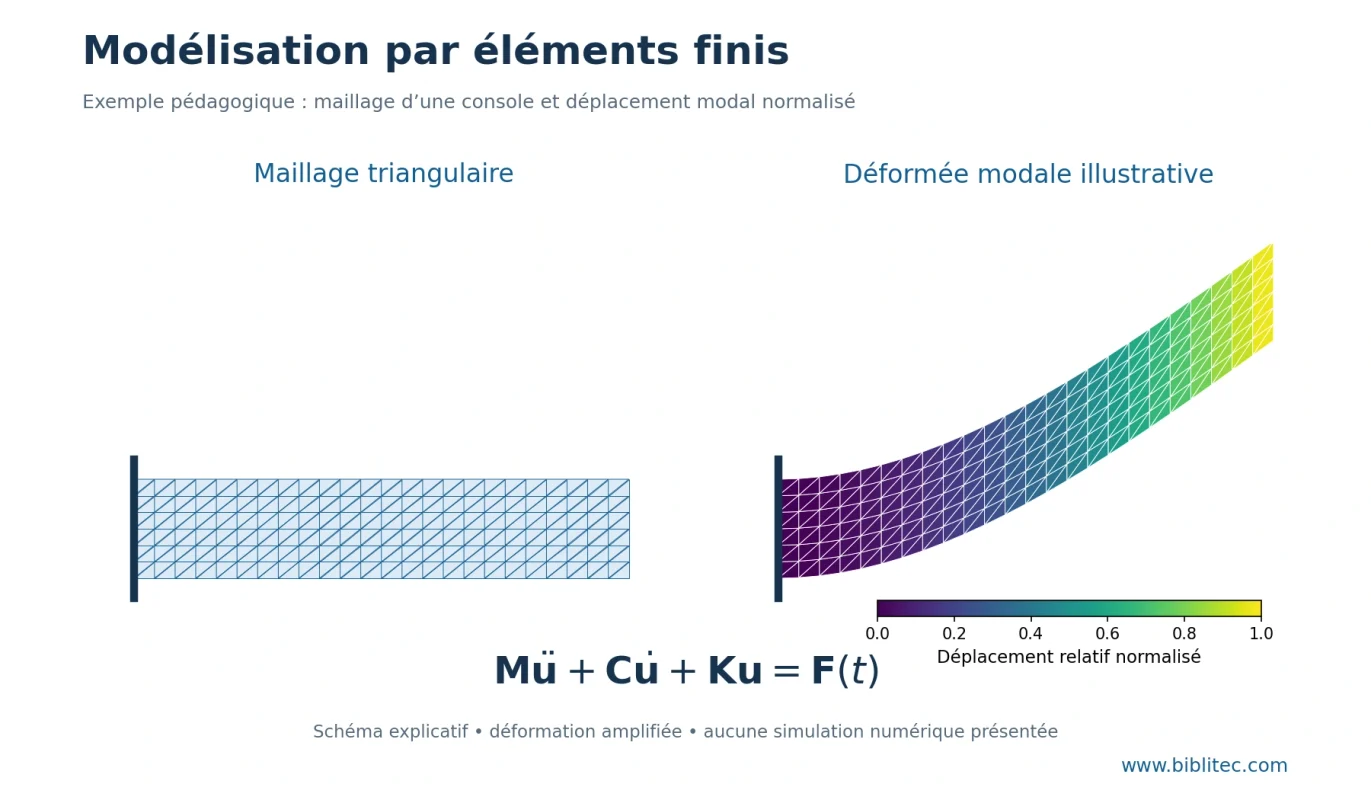

Dynamique des structures et méthode des éléments finis

Pour les structures complexes, les méthodes analytiques deviennent rapidement difficiles à appliquer.

La méthode des éléments finis permet de diviser une structure en un ensemble d’éléments plus simples.

Chaque élément possède ses propres caractéristiques :

• masse ;
• rigidité ;
• propriétés géométriques ;
• propriétés du matériau.

Le logiciel assemble ensuite les matrices de chaque élément afin d’obtenir le modèle global de la structure.

Cette méthode permet notamment de réaliser :

• une analyse modale ;
• une analyse harmonique ;
• une analyse transitoire ;
• certaines analyses sismiques ;
• des simulations de vibrations.

Elle est aujourd’hui très utilisée en génie mécanique et en génie civil.

Applications pratiques de la dynamique structurale

Les principes de dynamique des structures peuvent être appliqués dans de nombreux domaines.

Génie civil

Ils sont utilisés pour analyser :

• les bâtiments ;
• les ponts ;
• les passerelles ;
• les tours ;
• les structures industrielles.

Génie mécanique

La dynamique intervient également dans :

• les machines tournantes ;
• les moteurs ;
• les structures de support ;
• les châssis ;
• les équipements industriels.

Construction métallique

Les structures métalliques peuvent présenter une rigidité relativement élevée tout en étant sensibles à certains phénomènes vibratoires.

L’étude dynamique permet d’anticiper les problèmes liés aux charges variables et aux machines installées sur les charpentes.

Génie parasismique

L’ingénierie parasismique utilise directement les principes de dynamique structurale pour étudier la réponse des bâtiments au mouvement du sol.

À qui s’adresse Dynamique des structures Tome 1 ?

Un ouvrage ou support consacré à la dynamique des structures peut être particulièrement utile aux :

• étudiants en génie civil ;
• étudiants en génie mécanique ;
• techniciens supérieurs ;
• ingénieurs de structures ;
• spécialistes de la construction métallique ;
• étudiants en mécanique des structures ;
• personnes travaillant dans le domaine des vibrations.

Une bonne connaissance préalable de la mécanique, des mathématiques et de la résistance des matériaux facilite généralement la compréhension des méthodes présentées.

Pourquoi la dynamique des structures est-elle importante pour l’ingénieur ?

L’ingénieur ne doit pas uniquement vérifier qu’une structure résiste à une charge maximale.

Il doit également comprendre comment cette structure réagit dans le temps.

Deux structures ayant une résistance statique comparable peuvent présenter des comportements dynamiques très différents.

La masse, la rigidité, l’amortissement et la distribution géométrique des éléments influencent directement la réponse vibratoire.

La dynamique des structures permet ainsi de passer d’une vision purement statique à une compréhension beaucoup plus complète du comportement réel d’un ouvrage ou d’une machine.

Conclusion

Dynamique des structures Tome 1 : Guide de référence aborde un domaine essentiel pour comprendre les vibrations et la réponse des systèmes soumis à des sollicitations variables dans le temps.

Des notions comme la masse, la rigidité, l’amortissement, les fréquences propres, les modes de vibration et la résonance constituent les bases indispensables de cette discipline.

Ces principes trouvent des applications directes dans le génie civil, la mécanique, la construction métallique, les machines industrielles et le génie parasismique.

Pour un étudiant ou un professionnel souhaitant approfondir l’analyse des structures, l’étude de la dynamique constitue donc une étape importante avant d’aborder des méthodes plus avancées comme l’analyse modale, la simulation numérique et les calculs par éléments finis.

FAQ – Dynamique des structures

Qu’est-ce que la dynamique des structures ?

La dynamique des structures étudie le comportement des structures soumises à des charges qui varient au cours du temps. Elle tient notamment compte de la masse, de la rigidité, de l’amortissement et des forces d’inertie.

Quelle est la différence entre statique et dynamique des structures ?

L’analyse statique considère principalement des charges constantes ou variant lentement, tandis que l’analyse dynamique prend en compte les variations temporelles des charges ainsi que les effets d’inertie et de vibration.

Qu’est-ce qu’une fréquence propre ?

Une fréquence propre correspond à une fréquence à laquelle une structure peut naturellement vibrer lorsqu’elle est perturbée.

Qu’est-ce que la résonance d’une structure ?

La résonance apparaît lorsqu’une fréquence d’excitation devient proche d’une fréquence propre de la structure. Elle peut entraîner une forte augmentation de l’amplitude des vibrations.

Pourquoi l’amortissement est-il important ?

L’amortissement dissipe progressivement l’énergie des vibrations et contribue à réduire leur amplitude, notamment au voisinage de la résonance.

À quoi sert l’analyse modale ?

L’analyse modale permet principalement de déterminer les fréquences propres et les formes de vibration d’une structure.
