Construction métallique : guide complet des structures en acier
La construction métallique est aujourd’hui l’une des solutions structurelles les plus utilisées pour réaliser des bâtiments industriels, entrepôts, hangars, ateliers, locaux commerciaux, équipements publics et ouvrages de grande portée. Elle trouve également sa place dans les maisons, extensions, mezzanines et projets architecturaux contemporains.
Son principe repose sur l’utilisation d’une structure porteuse principalement composée d’éléments en acier fabriqués en atelier puis assemblés sur le chantier. Cette méthode permet d’obtenir des bâtiments résistants, relativement légers, rapides à monter et capables de couvrir de grandes surfaces avec peu d’appuis intermédiaires.
Mais une structure métallique ne se résume pas à quelques poutres assemblées. Sa conception nécessite une étude précise des charges, des assemblages, de la stabilité globale, de la corrosion, du comportement au feu et de l’enveloppe thermique.
Voici les éléments essentiels à connaître avant d’opter pour une construction en acier.
Qu’est-ce qu’une construction métallique ?
Une construction métallique est un ouvrage dont la structure porteuse est principalement constituée d’éléments métalliques, généralement en acier. Les poteaux, poutres, portiques et éléments de contreventement transmettent les charges du bâtiment vers les fondations.
Cette structure forme en quelque sorte le squelette du bâtiment.
Les principaux composants peuvent comprendre :
- des poteaux ;
- des poutres ;
- des portiques ;
- des fermes métalliques ;
- des pannes de toiture ;
- des lisses de bardage ;
- des contreventements ;
- des platines ;
- des boulons et autres systèmes d’assemblage.
L’acier est particulièrement adapté aux structures porteuses grâce à ses propriétés mécaniques et à la possibilité de fabriquer industriellement des éléments aux dimensions très précises.
Les constructions métalliques sont historiquement très présentes dans les bâtiments industriels et agricoles. Leur utilisation s’étend toutefois aujourd’hui à de nombreux autres projets, notamment les immeubles, maisons, extensions et bâtiments tertiaires.
Quels bâtiments peut-on réaliser en construction métallique ?
La flexibilité des structures en acier permet de répondre à des projets extrêmement différents.
Bâtiments industriels
C’est l’une des applications les plus courantes.
La construction métallique est particulièrement adaptée aux :
- usines ;
- ateliers ;
- plateformes logistiques ;
- centres de production ;
- garages professionnels ;
- bâtiments de stockage.
Les grandes portées possibles permettent de limiter les poteaux au milieu des espaces de production.
Entrepôts et plateformes logistiques
Les entrepôts nécessitent généralement de grandes surfaces dégagées et une hauteur importante.
Les portiques métalliques permettent de créer ces volumes tout en facilitant l’installation de portes industrielles, quais de chargement, rayonnages et équipements techniques.
Bâtiments agricoles
Hangars, stabulations, bâtiments de stockage ou abris pour matériel agricole utilisent fréquemment des structures métalliques.
La simplicité des formes et la rapidité du montage constituent deux avantages importants pour ces projets.
Bâtiments commerciaux
Supermarchés, concessions automobiles, magasins et centres commerciaux peuvent également utiliser une ossature en acier.
Les grandes portées facilitent la création d’espaces ouverts pouvant ensuite être réaménagés.
Maisons et extensions
La structure métallique n’est plus réservée aux bâtiments industriels.
Elle peut servir à construire :
- une maison à ossature métallique ;
- une extension ;
- une surélévation ;
- une véranda structurelle ;
- une mezzanine ;
- un garage.
La résistance de l’acier permet notamment de créer de grandes baies vitrées et des architectures aux lignes très ouvertes.

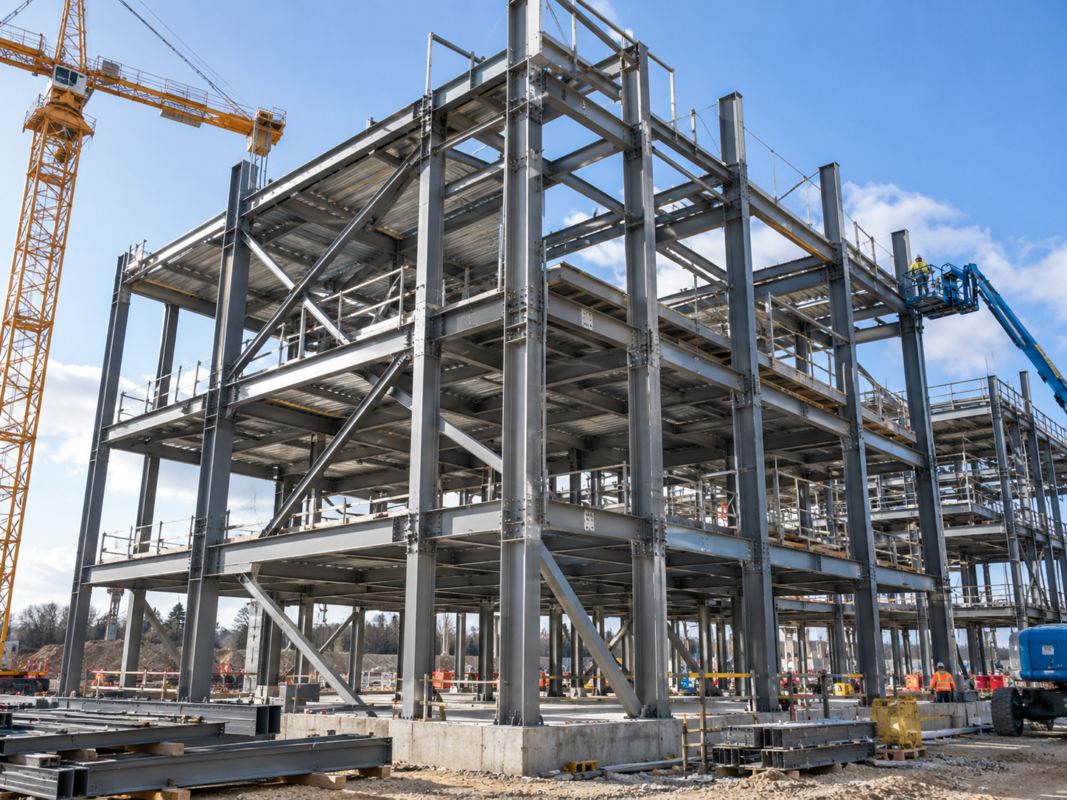

Quels sont les éléments d’une structure métallique ?
Une construction en acier repose sur plusieurs familles d’éléments qui assurent ensemble la résistance et la stabilité du bâtiment.

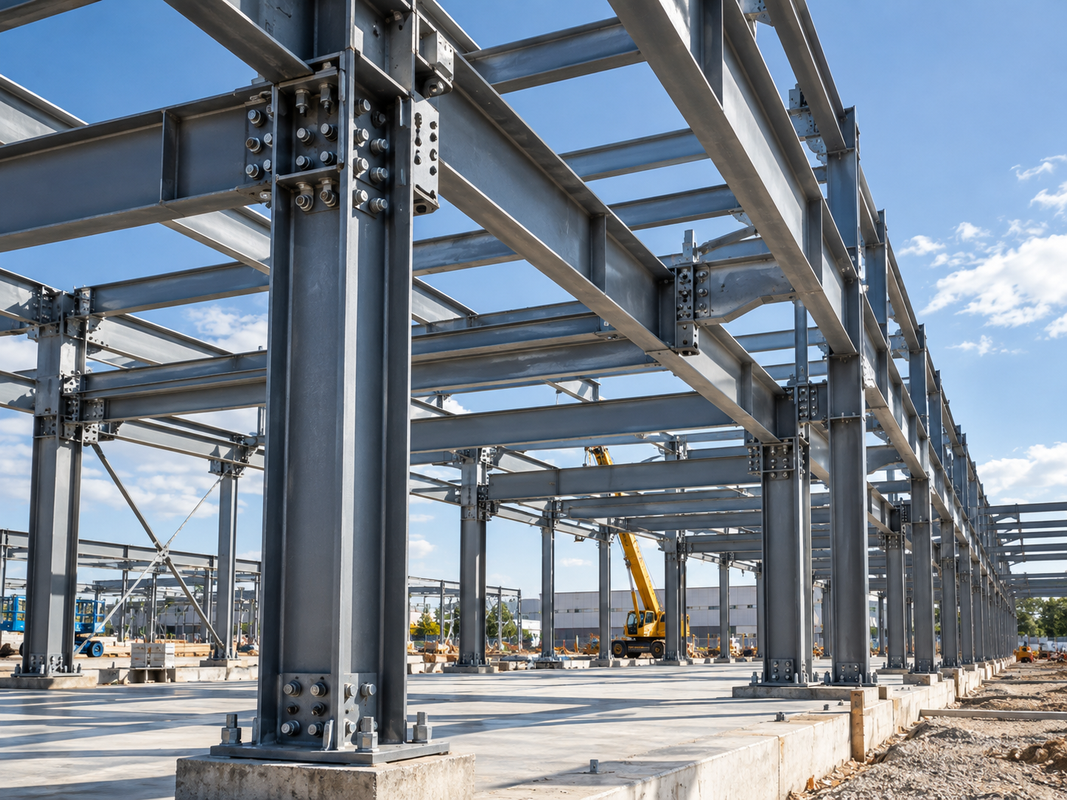

Les poteaux
Les poteaux sont les éléments verticaux principaux.
Ils transmettent notamment les charges provenant de la toiture, des planchers et des poutres vers les fondations.
Les poutres
Les poutres sont généralement horizontales.
Elles reprennent différentes charges et les transmettent aux poteaux ou à d’autres éléments porteurs.
Les portiques
Un portique associe généralement des poteaux et des poutres ou arbalétriers.
Cette configuration est particulièrement utilisée pour les hangars et bâtiments industriels.
Les pannes
Les pannes sont disposées au niveau de la toiture. Elles supportent les éléments de couverture et transmettent leurs charges vers les éléments principaux de la charpente.
Les contreventements
Le contreventement participe à la stabilité globale du bâtiment face aux actions horizontales, notamment celles provoquées par le vent.
Il peut être constitué de diagonales métalliques ou d’autres systèmes structurels conçus à cet effet.
Les assemblages
Les différents composants doivent être reliés entre eux.
Les deux techniques particulièrement courantes sont :

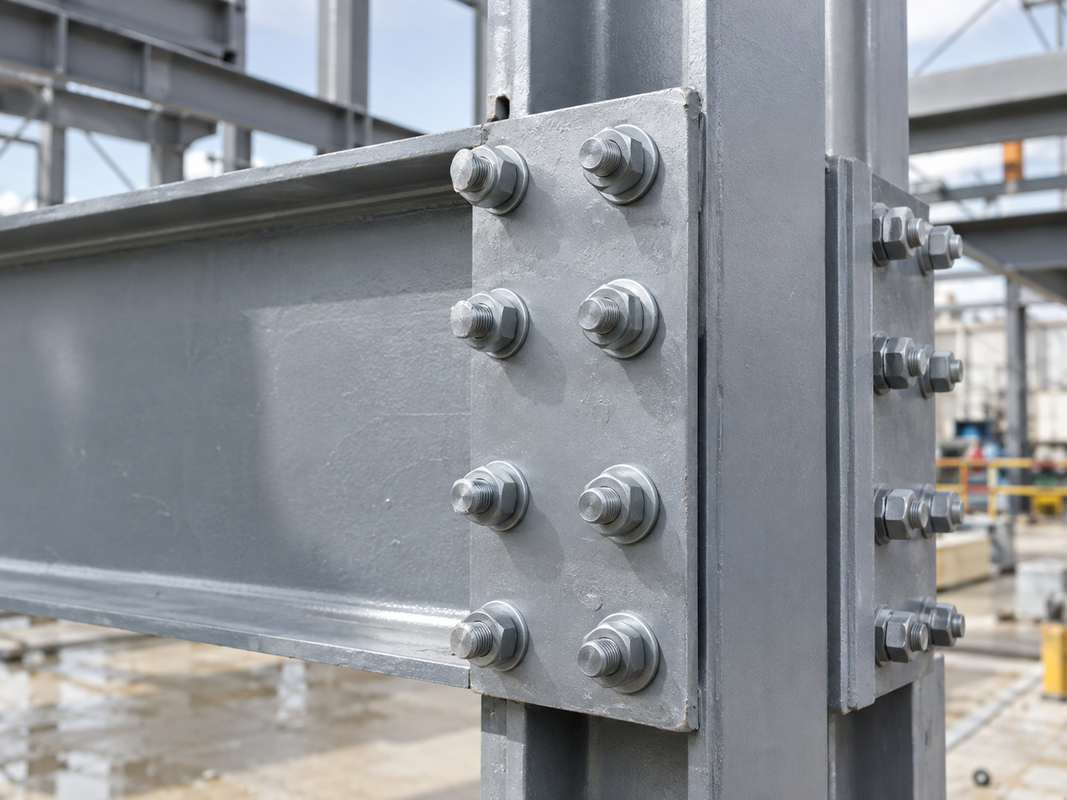

- les assemblages boulonnés ;
- les assemblages soudés.
La conception des assemblages constitue une partie essentielle du calcul d’une structure. L’Eurocode 3 comporte d’ailleurs une partie spécifique, EN 1993-1-8, consacrée au calcul des assemblages.
Quels sont les avantages de la construction métallique ?
Le succès de la construction métallique s’explique par plusieurs avantages techniques et pratiques.
Une résistance mécanique élevée
L’acier permet de réaliser des structures capables de reprendre des charges importantes avec des éléments relativement élancés.
Cette caractéristique facilite notamment la création de bâtiments comportant de grandes portées.
Une structure relativement légère
À performances structurelles comparables, une ossature métallique peut présenter un poids relativement faible.
Cette légèreté facilite :
- le transport des composants ;
- leur manutention ;
- le montage ;
- certaines interventions sur les fondations.
Le dimensionnement des fondations reste néanmoins déterminé par l’étude du sol, les charges du bâtiment et les conditions du projet.
Une construction rapide
Une grande partie de la structure est généralement fabriquée en atelier.
Les éléments sont ensuite transportés sur le chantier pour être assemblés.
Cette préfabrication réduit le nombre d’opérations réalisées directement sur site et peut accélérer considérablement le montage.
De grandes portées
L’acier convient particulièrement aux bâtiments devant offrir de grands espaces sans poteaux intermédiaires.
Cette capacité explique son utilisation fréquente pour les :
- halls industriels ;
- entrepôts ;
- gymnases ;
- hangars ;
- espaces commerciaux.
Une grande liberté architecturale
L’acier permet de réaliser des formes variées et de combiner des éléments de différentes dimensions.
Architectes et ingénieurs peuvent ainsi concevoir de grandes ouvertures, des porte-à-faux ou des volumes difficiles à obtenir avec certaines techniques traditionnelles.
Des possibilités d’évolution
Une structure métallique correctement conçue peut parfois être modifiée ou agrandie plus facilement qu’un ouvrage très monolithique.
Toute transformation reste cependant soumise à une vérification structurelle préalable.
Quels sont les inconvénients et points de vigilance ?
Les performances d’un bâtiment métallique dépendent autant de sa conception que du matériau lui-même.
Plusieurs points doivent donc être anticipés.
Le comportement au feu
L’acier ne brûle pas, mais ses propriétés mécaniques diminuent lorsqu’il est soumis à des températures élevées.
Selon le niveau de résistance au feu requis, différentes solutions peuvent être utilisées :
- peintures intumescentes ;
- flocages ;
- protections par plaques ;
- systèmes de protection rapportés ;
- dimensionnement adapté.
L’Eurocode 3 comporte des règles spécifiques concernant le calcul des structures en acier exposées au feu.
La corrosion
L’acier exposé à certaines conditions environnementales doit être protégé contre la corrosion.
Les solutions peuvent notamment comprendre :
- peinture anticorrosion ;
- galvanisation ;
- systèmes multicouches adaptés à l’environnement ;
- conception évitant les zones de rétention d’eau.
Le choix dépend de l’exposition du bâtiment et de la durée de vie recherchée.
Les ponts thermiques
L’acier est un matériau très conducteur thermiquement.
Une mauvaise conception de l’enveloppe peut donc créer des ponts thermiques importants.
La performance énergétique du bâtiment dépend alors fortement de la continuité de l’isolation et du traitement des interfaces.
La condensation
Dans certaines configurations, les différences de température entre l’intérieur et l’extérieur peuvent entraîner un risque de condensation.
Une conception correcte de l’isolation, de l’étanchéité à l’air et de la gestion de la vapeur d’eau est essentielle.
Construction métallique ou béton : quelles différences ?
Il n’existe pas de matériau universellement supérieur. Le choix dépend de la fonction du bâtiment, des portées recherchées, des charges, du site et des contraintes économiques.
| Critère | Construction métallique | Béton |
|---|---|---|
| Poids structurel | Généralement plus léger | Généralement plus lourd |
| Préfabrication | Très développée | Possible également |
| Vitesse de montage | Souvent élevée | Variable selon système |
| Grandes portées | Très adaptée | Possible avec conception appropriée |
| Feu | Protection parfois nécessaire | Bon comportement selon conception |
| Corrosion | Protection à prévoir selon environnement | Armatures également concernées dans certains environnements |
| Modification future | Souvent facilitée | Peut être plus complexe |
Il est également possible de combiner les deux matériaux dans des structures mixtes acier-béton.
Quelles sont les étapes d’une construction métallique ?
La réussite d’un projet repose sur une succession d’études et de contrôles.
1. Définition du besoin
Le maître d’ouvrage précise notamment :
- la destination du bâtiment ;
- ses dimensions ;
- les hauteurs nécessaires ;
- les ouvertures ;
- les contraintes d’exploitation ;
- les équipements particuliers.
2. Étude du site et du sol
Les caractéristiques du terrain influencent directement la conception des fondations.
L’étude doit également tenir compte des contraintes locales et des actions climatiques pertinentes pour le projet.
3. Conception de la structure
Le bureau d’études détermine le principe structurel.
Il choisit notamment :
- la trame du bâtiment ;
- le type de portiques ;
- les sections des éléments ;
- le système de contreventement ;
- les assemblages.
4. Calcul et dimensionnement
Les ingénieurs vérifient la résistance et la stabilité de la structure sous les différentes actions prévues.
Les vérifications concernent notamment les états limites de résistance et d’utilisation ainsi que les phénomènes d’instabilité tels que le flambement.
5. Plans de fabrication
Après validation des calculs, les plans détaillés nécessaires à la fabrication sont réalisés.
Ils indiquent notamment les dimensions des pièces, perçages, platines et assemblages.
6. Fabrication en atelier
Les profilés peuvent être :
- découpés ;
- percés ;
- soudés ;
- assemblés ;
- contrôlés ;
- protégés contre la corrosion.
La préfabrication constitue l’un des principaux avantages du procédé métallique.
7. Transport sur le chantier
Les éléments finis sont transportés vers le site.
La logistique doit être anticipée, particulièrement pour les pièces de grandes dimensions.

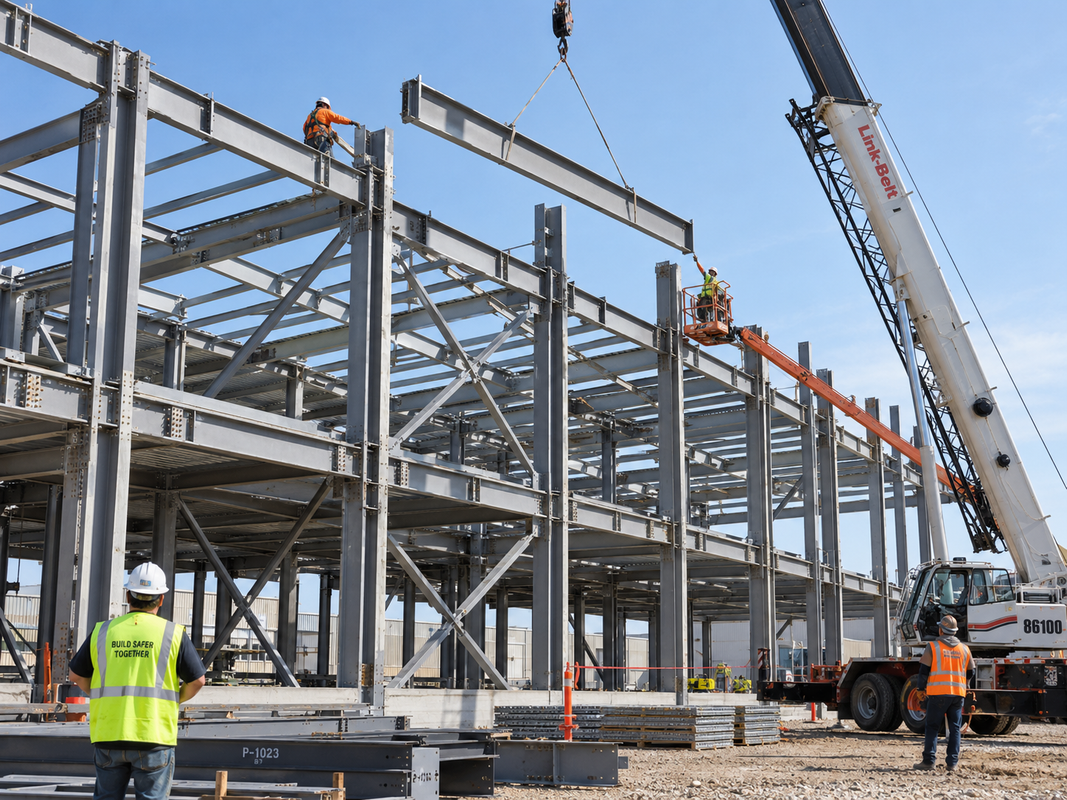

8. Montage
Les poteaux sont généralement mis en place en premier, suivis des poutres ou portiques et des dispositifs de stabilité.
Les éléments secondaires et l’enveloppe sont ensuite installés selon l’organisation du chantier.
9. Contrôles
Les assemblages, alignements, serrages et autres points essentiels doivent être vérifiés selon les exigences du projet et les règles d’exécution applicables.
Quelles normes s’appliquent aux constructions métalliques ?
En Europe, le dimensionnement des structures en acier est notamment encadré par l’Eurocode 3 — EN 1993.
Il concerne les bâtiments et différents ouvrages de génie civil en acier et traite notamment de résistance, d’aptitude au service, de durabilité et de résistance au feu.
Parmi ses différentes parties figurent notamment :
- EN 1993-1-1 : règles générales pour les bâtiments ;
- EN 1993-1-2 : calcul au feu ;
- EN 1993-1-3 : éléments formés à froid ;
- EN 1993-1-8 : calcul des assemblages ;
- EN 1993-1-9 : fatigue.
En France, les documents normatifs applicables doivent être considérés avec leurs annexes nationales lorsqu’elles sont requises. AFNOR précise notamment que la partie NF EN 1993-1-1 concerne les règles générales de conception et de calcul des bâtiments et ouvrages de génie civil en acier.
La réglementation précise à appliquer doit toujours être vérifiée en fonction du pays, de la date du projet et du type d’ouvrage.
Quel acier utilise-t-on en construction métallique ?
Les structures utilisent différentes nuances d’acier selon leurs performances mécaniques et leur application.
Le choix dépend notamment :
- des efforts à reprendre ;
- de la géométrie ;
- du procédé de fabrication ;
- des conditions environnementales ;
- des exigences de soudabilité ;
- de la réglementation applicable.
Les éléments peuvent prendre différentes formes :
- profilés en I ;
- profilés en H ;
- tubes ronds ;
- tubes carrés ou rectangulaires ;
- cornières ;
- tôles ;
- profils formés à froid.
Le choix d’un profil ne dépend donc pas uniquement de son poids ou de son prix : il résulte du dimensionnement structurel.
Comment protéger une structure métallique contre la corrosion ?
La stratégie doit être adaptée à l’environnement.
Dans un environnement intérieur sec, les exigences peuvent être différentes de celles d’un bâtiment industriel humide ou d’une structure située à proximité du littoral.
Les principales méthodes comprennent la peinture anticorrosion et la galvanisation.
La préparation des surfaces est également déterminante : une excellente peinture appliquée sur un support mal préparé risque de perdre rapidement son efficacité.
Une inspection périodique reste recommandée afin de détecter :
- rayures ;
- impacts ;
- dégradation du revêtement ;
- apparition de corrosion ;
- infiltration ou accumulation d’eau.
Comment isoler un bâtiment métallique ?
Une ossature en acier ne constitue pas à elle seule une enveloppe thermiquement performante.
L’isolation peut être réalisée avec différents systèmes adaptés à la toiture et aux façades.
Le point crucial est la continuité de la couche isolante.
Les détails autour des poteaux, pannes, menuiseries, fixations et jonctions doivent être soigneusement conçus afin de limiter les ponts thermiques.
Dans certains bâtiments industriels, des panneaux sandwich comportant une âme isolante sont utilisés pour assurer simultanément une partie du bardage et de l’isolation.
Le système doit être choisi en fonction des performances thermiques, acoustiques et de sécurité incendie recherchées.
Combien coûte une construction métallique ?
Il n’existe pas de prix au mètre carré valable pour tous les projets.
Le coût dépend notamment :
- de la surface ;
- de la hauteur ;
- des portées ;
- des charges ;
- de la quantité d’acier ;
- de la complexité des assemblages ;
- de la protection anticorrosion ;
- de la protection incendie ;
- du bardage et de la couverture ;
- de l’isolation ;
- des fondations ;
- du transport ;
- des conditions de montage.
Le prix d’une simple charpente ne doit donc pas être confondu avec celui d’un bâtiment métallique entièrement terminé.
Les guides de prix disponibles sur le marché soulignent eux-mêmes que les dimensions, la forme, la qualité des matériaux, les ouvertures et les caractéristiques du projet font fortement varier le budget.
Pour une estimation fiable, la meilleure méthode reste de fournir un cahier des charges précis et de demander plusieurs devis comparables.
Comment choisir une entreprise de construction métallique ?
Le prix ne devrait pas être le seul critère.
Avant de sélectionner un prestataire, vérifiez notamment :
- son expérience sur des ouvrages comparables ;
- les compétences de son bureau d’études ou de ses partenaires ;
- la qualité des plans et notes de calcul ;
- les procédés de fabrication ;
- la traçabilité des matériaux ;
- les protections anticorrosion proposées ;
- les modalités de contrôle ;
- les assurances et garanties requises ;
- les références de projets similaires.
Un devis détaillé doit également préciser clairement ce qui est inclus et ce qui reste à la charge du client.
Erreurs fréquentes à éviter
Choisir uniquement selon le prix de l’acier
Le coût final dépend de beaucoup plus que du tonnage de métal.
Une solution légèrement plus coûteuse en fabrication peut être plus économique si elle réduit le temps de montage ou simplifie les fondations.
Négliger les assemblages
Un bâtiment ne doit pas être pensé uniquement comme une succession de poteaux et de poutres.
Les assemblages constituent une partie essentielle de son comportement mécanique.
Traiter l’isolation trop tard
L’isolation et les ponts thermiques doivent être étudiés dès la conception de l’enveloppe.
Oublier la protection au feu
Les exigences de résistance au feu doivent être identifiées suffisamment tôt afin d’intégrer les protections nécessaires dans la conception et le budget.
Sous-estimer la corrosion
L’environnement d’exposition doit être considéré avant de choisir le système de protection de l’acier.
Conclusion
La construction métallique constitue une solution particulièrement performante pour réaliser des bâtiments résistants, modulables et capables de couvrir de grandes portées. Grâce à la préfabrication en atelier, elle permet également une organisation très industrielle du chantier et un montage généralement rapide.
Son efficacité dépend néanmoins d’une conception rigoureuse. Dimensionnement de la structure, stabilité, assemblages, protection contre la corrosion, résistance au feu et isolation doivent être considérés comme un ensemble.
Pour un bâtiment industriel, un entrepôt, un hangar, une extension ou une construction architecturale complexe, une structure en acier peut donc être une excellente solution lorsqu’elle est correctement étudiée et exécutée.
Questions fréquentes
Qu’est-ce que la construction métallique ?
La construction métallique est une technique dans laquelle la structure porteuse d’un bâtiment est principalement composée d’éléments en acier, comme des poteaux, poutres, portiques et contreventements.
Quels sont les principaux avantages d’une structure métallique ?
Ses principaux atouts sont sa résistance mécanique, sa légèreté relative, sa préfabrication, sa rapidité de montage, sa capacité à réaliser de grandes portées et sa flexibilité architecturale.
Quelle est la différence entre une charpente métallique et une ossature métallique ?
La charpente désigne généralement la structure supportant principalement la toiture. Une ossature métallique peut constituer l’ensemble du système porteur du bâtiment, comprenant notamment poteaux, poutres et structure de plancher.
Une construction métallique peut-elle rouiller ?
Oui, l’acier peut se corroder lorsqu’il est exposé à certaines conditions. Une protection adaptée, comme un système de peinture anticorrosion ou une galvanisation, permet de maîtriser ce risque.
Une structure en acier résiste-t-elle au feu ?
L’acier est incombustible, mais ses performances mécaniques diminuent avec l’augmentation de la température. Une protection ou un dimensionnement spécifique peut donc être nécessaire selon les exigences de résistance au feu.
Quelle norme régit les structures métalliques ?
En Europe, l’Eurocode 3, ou EN 1993, constitue la principale famille de normes dédiée au calcul des structures en acier. D’autres normes et réglementations interviennent également selon le type d’ouvrage et le pays.
Combien coûte un bâtiment métallique ?
Le coût dépend de la surface, des portées, de la quantité d’acier, des fondations, de l’isolation, du bardage, des protections et de nombreux autres paramètres. Un devis basé sur les plans et spécifications du projet est nécessaire pour obtenir une estimation pertinente.
