Cours de génie mécanique PDF : apprendre le dessin technique
Un cours de génie mécanique en PDF sur le dessin technique doit aller bien au-delà de quelques exemples de plans. Pour réellement progresser, il faut comprendre le langage graphique utilisé en mécanique : types de traits, projections orthogonales, coupes, cotation, tolérances, états de surface, dessins d’ensemble et dessins de définition.
Le dessin technique constitue en effet un moyen de communication entre conception, méthodes, fabrication, assemblage et contrôle. Un plan correctement réalisé permet de décrire une pièce ou un ensemble mécanique avec suffisamment de précision pour qu’il puisse être fabriqué et vérifié.
Les ressources pédagogiques de l’enseignement supérieur français présentent notamment les projections orthogonales, les coupes et sections, les dessins d’ensemble, les éléments normalisés ainsi que la lecture des spécifications comme des notions fondamentales de cette discipline.
Ce cours synthétique présente les bases à maîtriser et explique comment choisir un bon support PDF pour apprendre efficacement.
Qu’est-ce que le dessin technique en génie mécanique ?
Le dessin technique est un langage graphique normalisé permettant de représenter précisément une pièce, un mécanisme ou un produit industriel. Contrairement à un simple dessin visuel, il transmet des informations nécessaires à la conception, à la fabrication, au montage et au contrôle.
La norme ISO 128-1 définit des principes généraux applicables à l’exécution des dessins techniques, aussi bien en 2D qu’en 3D. Elle s’applique notamment à la construction mécanique et aux dessins réalisés manuellement ou par ordinateur.
Dans un cursus de génie mécanique, l’étudiant apprend généralement à passer progressivement :
- d’une pièce réelle ou représentée en 3D ;
- à plusieurs vues 2D ;
- à la représentation de ses formes intérieures ;
- à sa cotation ;
- à l’indication de ses tolérances ;
- puis à la réalisation d’un dessin utilisable pour la fabrication.
Le but n’est donc pas simplement de savoir dessiner. Il faut savoir interpréter techniquement une géométrie.
Les principaux types de dessins mécaniques
Avant d’étudier les projections ou la cotation, il est utile de distinguer les documents les plus courants.
Le croquis
Le croquis est une représentation généralement réalisée rapidement, souvent à main levée. Il permet de transmettre une idée, de réfléchir à une solution technique ou de préparer un dessin plus précis.
Un bon croquis mécanique peut déjà contenir des dimensions et des annotations.
Le dessin de définition
Le dessin de définition décrit une pièce individuelle.
Il indique notamment :
- sa géométrie ;
- ses dimensions ;
- les tolérances nécessaires ;
- certaines caractéristiques de surface ;
- les informations indispensables à sa fabrication et à son contrôle.
C’est l’un des documents les plus importants à savoir lire dans un cours de dessin technique mécanique.
Le dessin d’ensemble
Le dessin d’ensemble représente plusieurs composants assemblés afin de montrer leur position et leur relation fonctionnelle.
On peut y trouver une nomenclature identifiant les différentes pièces.
L’étudiant doit apprendre à passer du dessin d’ensemble au dessin de définition d’une pièce donnée, et inversement.
Le schéma mécanique
Le schéma ne cherche pas nécessairement à reproduire la géométrie exacte des composants. Il représente plutôt leur fonction et leurs liaisons.
Il devient particulièrement utile pour l’analyse cinématique des mécanismes.

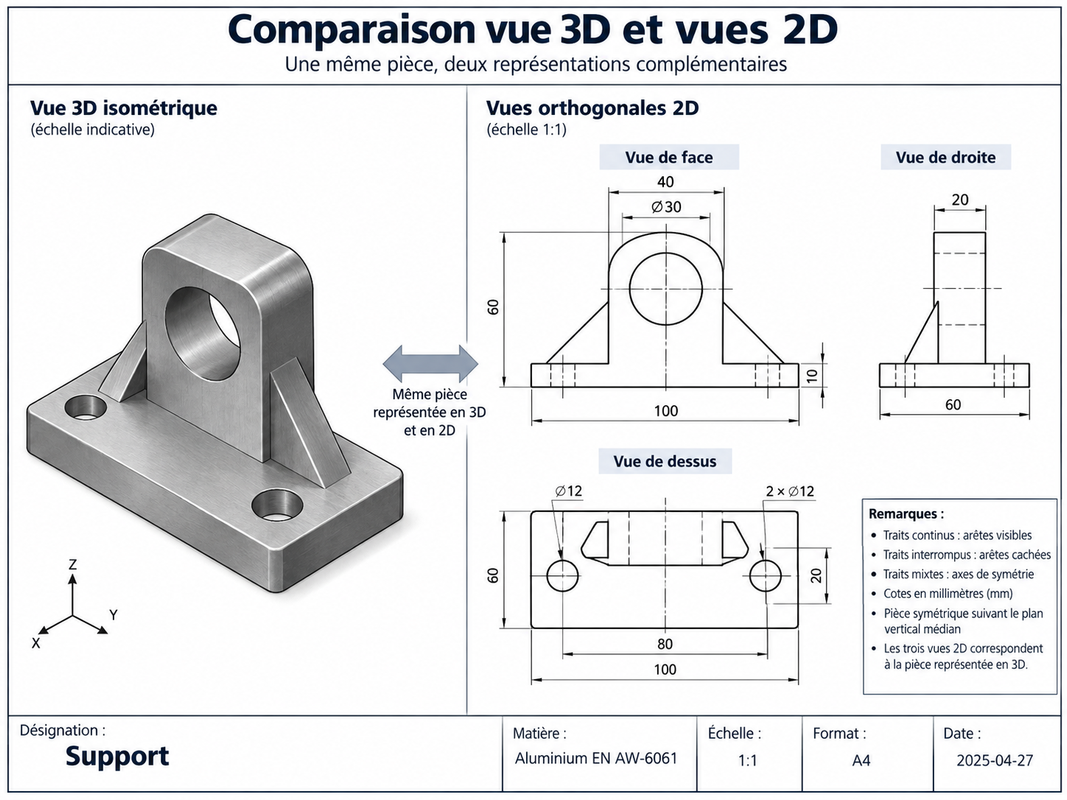

Projection orthogonale : la base de la lecture de plans
La projection orthogonale est l’une des premières notions à maîtriser dans un cours de dessin technique en génie mécanique.
Elle consiste à représenter un objet selon plusieurs directions d’observation afin de décrire précisément sa forme.
Un objet peut notamment être présenté par :
- une vue de face ;
- une vue de dessus ;
- une vue de gauche ou de droite ;
- une vue arrière ;
- une vue de dessous.
Toutes ces vues ne sont pas systématiquement nécessaires. Le dessinateur choisit celles qui permettent de définir la pièce sans ambiguïté.
Comment apprendre à reconnaître les vues ?
Prenons une pièce simple constituée d’un bloc rectangulaire comportant un perçage traversant.
La vue de face peut montrer la hauteur et la largeur du bloc. Une autre vue révélera sa profondeur. Selon l’orientation du trou, certaines vues feront apparaître directement le cercle correspondant au perçage, tandis que d’autres utiliseront des traits représentant les parties non visibles.
L’erreur fréquente du débutant consiste à considérer chaque vue comme un dessin indépendant.
Il faut au contraire imaginer un seul objet observé depuis plusieurs directions.
La norme ISO 128-3 traite actuellement des principes généraux relatifs aux vues, sections et coupes et renvoie aux méthodes de projection orthographique.
Comprendre les différents types de traits
Tous les traits d’un plan n’ont pas la même signification.
Selon le type de représentation, on peut rencontrer des traits servant notamment à indiquer :
| Élément représenté | Utilité |
|---|---|
| Contours visibles | Montrer les arêtes directement observables |
| Éléments cachés | Signaler une géométrie située derrière une surface |
| Axes | Repérer l’axe d’un trou, d’un arbre ou d’une forme de révolution |
| Lignes de cote | Porter les dimensions |
| Plans de coupe | Indiquer où la pièce est supposée coupée |
Le lecteur ne doit donc pas interpréter un trait uniquement en fonction de sa position. Son type graphique possède une signification conventionnelle.
Les conventions relatives aux lignes font partie de la série ISO 128 consacrée à la représentation technique.

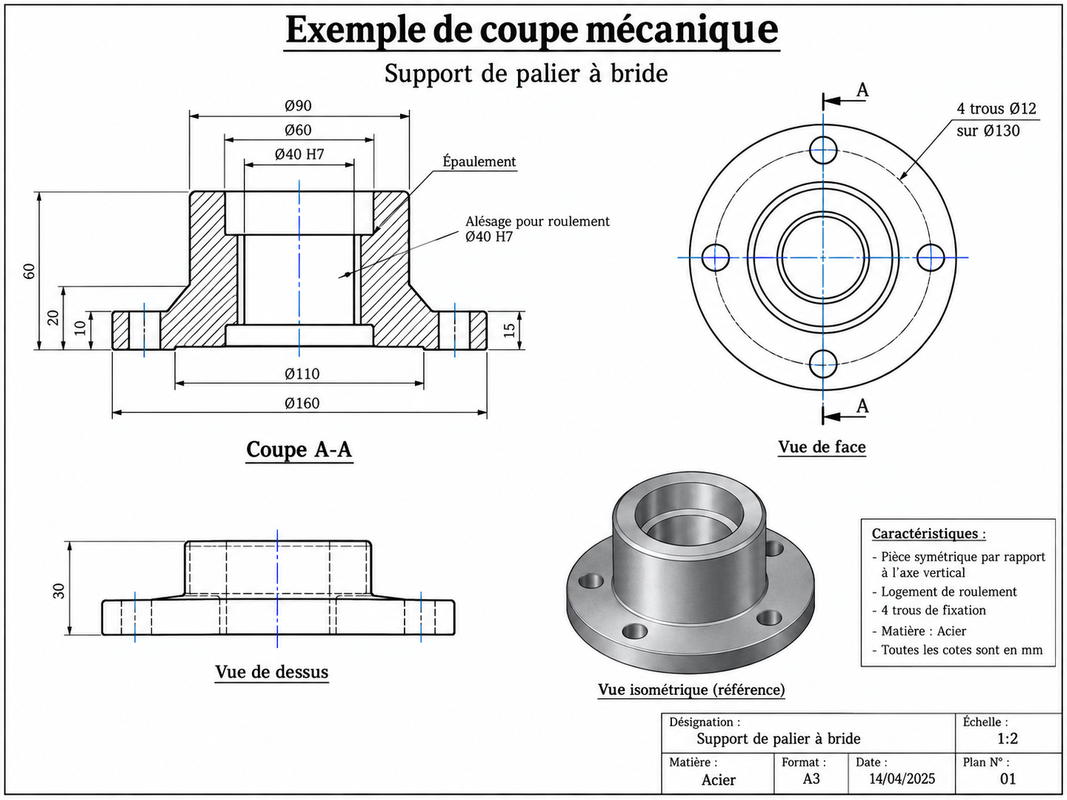

Coupes et sections : voir l’intérieur d’une pièce
Une pièce mécanique possède souvent des formes internes impossibles à comprendre correctement avec les seules vues extérieures.
C’est là qu’interviennent les coupes et sections.
Qu’est-ce qu’une coupe en dessin technique ?
Une coupe représente la pièce comme si elle avait été traversée par un plan puis observée après suppression fictive d’une partie. Elle permet de rendre visibles les formes intérieures et d’éviter une accumulation de traits cachés.
Les surfaces traversées par le plan de coupe sont généralement identifiées par des hachures suivant les conventions utilisées.
La coupe facilite par exemple la lecture :
- d’un alésage ;
- d’un logement intérieur ;
- d’un épaulement ;
- d’un perçage ;
- d’une rainure ;
- d’une pièce creuse.
On rencontre plusieurs variantes selon la complexité de la pièce : coupe complète, demi-coupe ou encore coupe suivant un tracé adapté à la géométrie.
Pour apprendre, mieux vaut commencer par des pièces simples avant de travailler sur des assemblages.

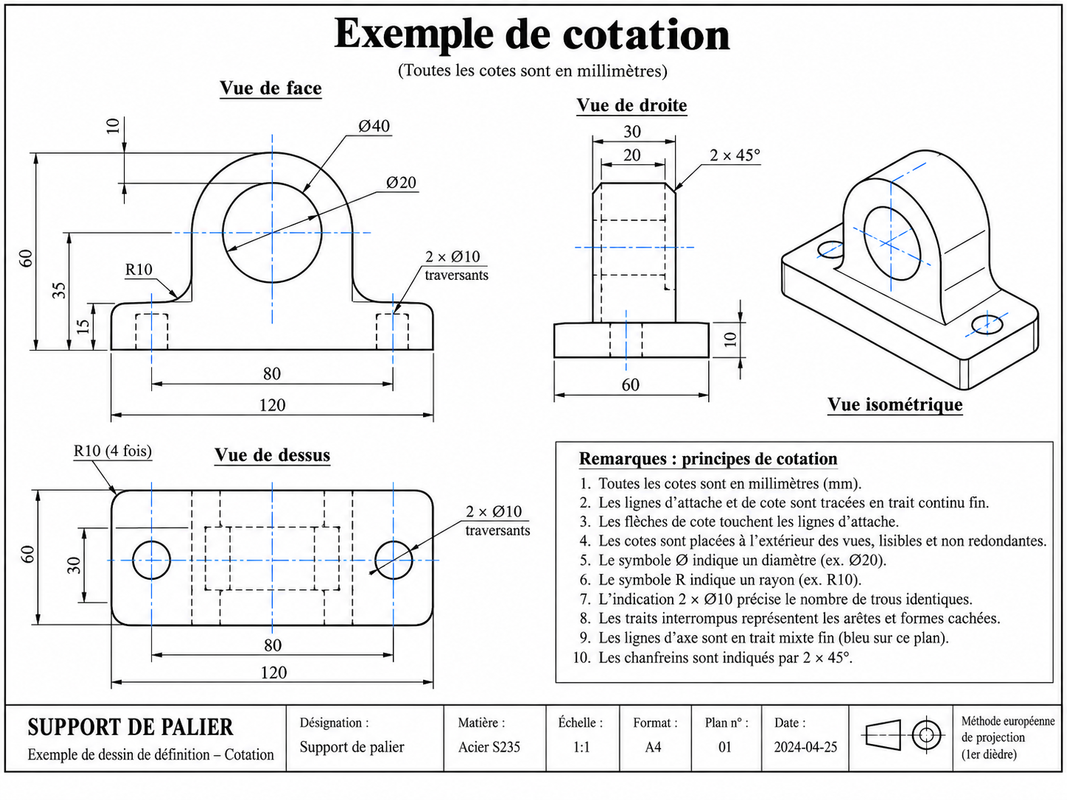

Cotation : donner les dimensions nécessaires à la fabrication
Dessiner correctement une forme ne suffit pas. Il faut préciser ses dimensions.
La cotation dimensionnelle sert à indiquer les valeurs nécessaires pour définir géométriquement la pièce.
On rencontre notamment :
- longueurs ;
- largeurs ;
- hauteurs ;
- diamètres ;
- rayons ;
- angles ;
- positions de perçages.
La norme ISO 129-1:2018 établit les principes généraux de présentation des dimensions et tolérances associées sur les dessins techniques. En 2026, cette édition reste publiée, tandis qu’une nouvelle édition est en cours d’élaboration.
Une cote n’est pas choisie au hasard
Un débutant cherche souvent à indiquer toutes les dimensions possibles.
Ce n’est pas le but.
Une cotation efficace doit transmettre les informations pertinentes sans créer de redondances ou d’incohérences.
Supposons qu’une plaque possède quatre trous destinés à recevoir des vis. La question n’est pas seulement de connaître son encombrement général. Il faut aussi définir correctement la position et le diamètre des trous afin que la pièce remplisse sa fonction lors de l’assemblage.
Tolérances : pourquoi une dimension exacte ne suffit pas
Une pièce indiquée à 20 mm sur un plan ne pourra pratiquement jamais être fabriquée à une valeur mathématiquement parfaite de 20,000… mm.
La fabrication produit nécessairement des écarts.
Une tolérance détermine donc les variations admissibles autour d’une caractéristique donnée.
C’est une notion essentielle en génie mécanique.
Les ressources pédagogiques du ministère de l’Enseignement supérieur expliquent que les spécifications géométriques et dimensionnelles servent précisément à définir les caractéristiques que la pièce doit respecter malgré les écarts inévitables de fabrication.
Tolérance dimensionnelle et tolérance géométrique
Il faut distinguer deux grandes idées.
Une tolérance dimensionnelle contrôle une dimension.
Une tolérance géométrique peut, selon le besoin fonctionnel, contrôler par exemple une caractéristique de forme, d’orientation ou de position.
Cette distinction devient particulièrement importante lorsque les pièces doivent s’assembler avec précision.

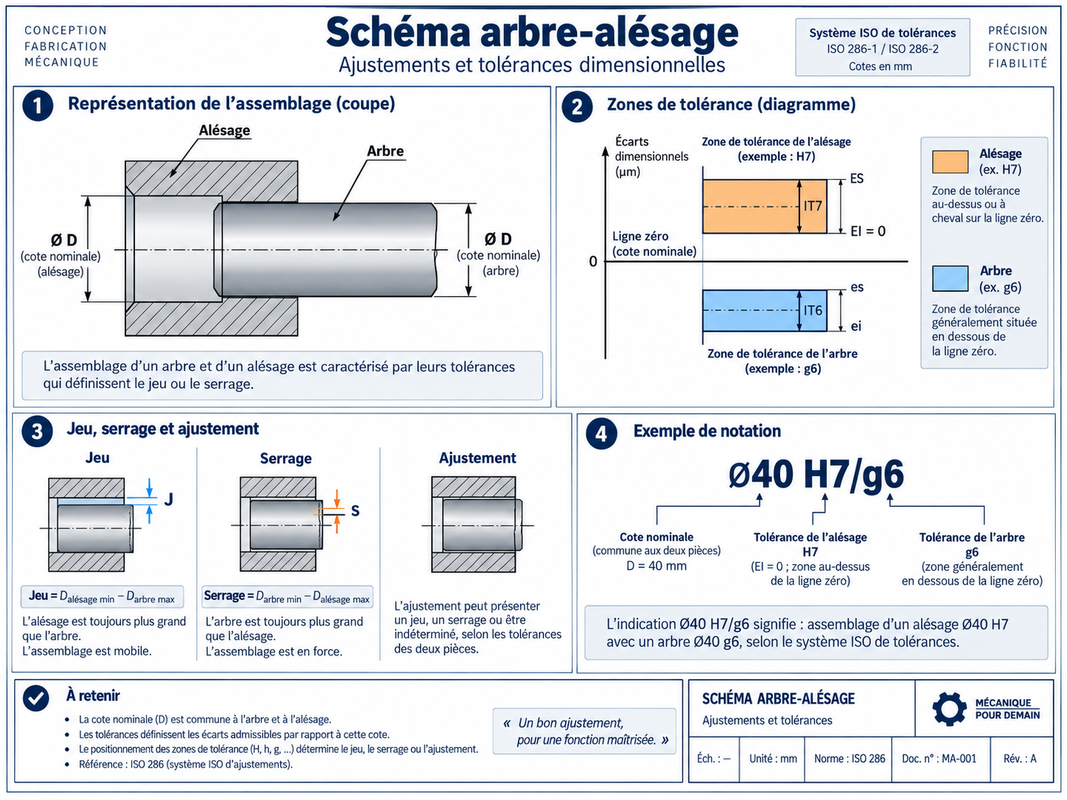

Ajustements entre arbre et alésage
L’étude des ajustements figure fréquemment dans les cours de génie mécanique.
Imaginez un axe destiné à s’engager dans un alésage. Selon les dimensions et tolérances imposées, l’assemblage pourra présenter :
- du jeu ;
- un comportement intermédiaire selon les dimensions réelles ;
- ou du serrage.
Ces notions sont directement liées à la fonction mécanique recherchée.
Un axe devant tourner librement dans un logement ne sera pas dimensionné de la même manière qu’une pièce devant être montée avec serrage.
C’est pourquoi un cours de dessin technique doit toujours établir le lien entre la cotation et la fonction.
États de surface et rugosité
La géométrie globale d’une pièce ne donne pas toutes les informations nécessaires.
Deux surfaces possédant les mêmes dimensions peuvent présenter des finitions très différentes selon le procédé de fabrication.
Dans certaines applications, l’état d’une surface influence :
- le frottement ;
- l’usure ;
- l’étanchéité ;
- le contact entre deux composants ;
- Ou la qualité fonctionnelle de l’assemblage.
À un niveau intermédiaire ou avancé, un bon cours PDF doit donc expliquer les symboles et indications relatifs aux états de surface sans les isoler de leur contexte de fabrication.

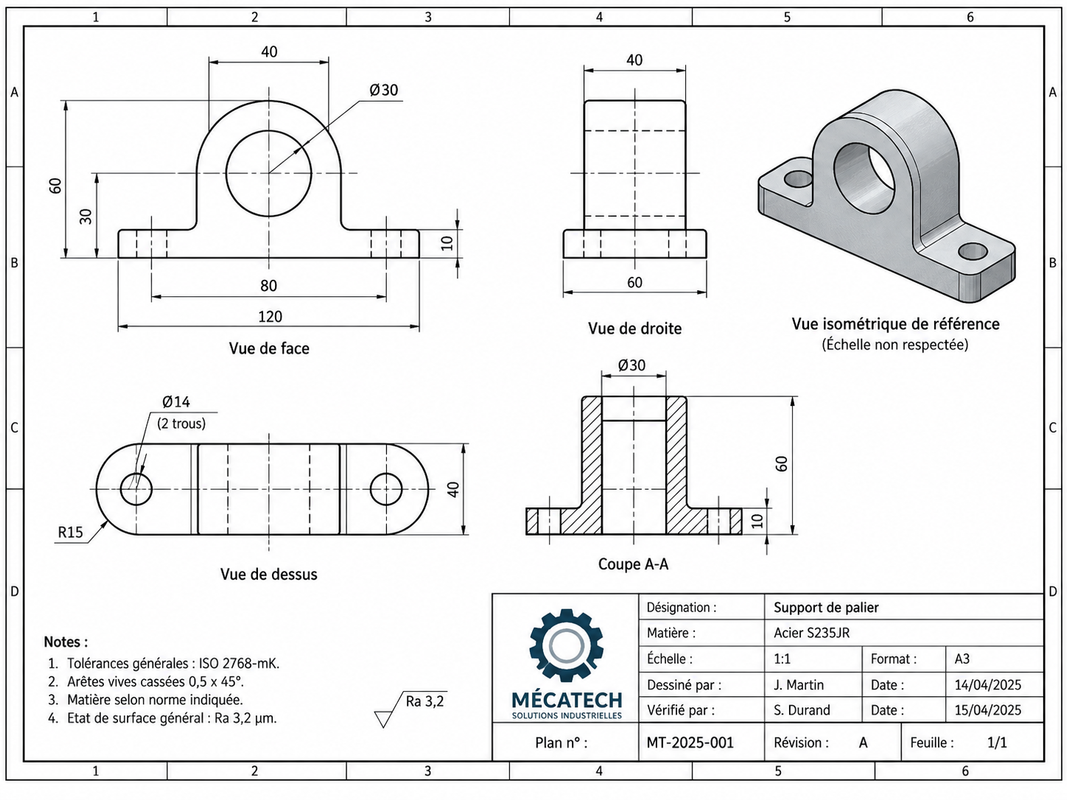

Le cartouche d’un plan mécanique
Le cartouche rassemble les informations permettant d’identifier et de gérer le document.
Selon l’entreprise ou l’établissement, il peut comporter notamment :
- la désignation de la pièce ;
- la référence du document ;
- l’échelle ;
- l’auteur ;
- les indices de révision ;
- le format ;
- diverses données administratives ou techniques.
La norme ISO 7200 définit des champs de données destinés aux cartouches et en-têtes de documents techniques afin de faciliter l’échange et la gestion de ces documents.
Les formats et la disposition générale des feuilles de dessin technique font par ailleurs l’objet de l’ISO 5457, toujours confirmée comme norme en vigueur en 2026.
Dessin manuel, DAO et CAO : que faut-il apprendre ?
Les logiciels ont profondément modifié la production des plans, mais ils n’ont pas supprimé la nécessité de comprendre le dessin technique.
Il faut distinguer trois compétences.
Comprendre un plan
C’est la priorité.
Même sans logiciel, un étudiant doit pouvoir identifier les vues, les coupes, les dimensions et les principales indications techniques.
Réaliser un dessin 2D
La DAO permet de construire un plan à partir d’éléments géométriques précis.
Elle nécessite cependant de connaître les conventions de représentation. Un logiciel peut tracer une ligne parfaitement droite sans savoir si cette ligne est techniquement pertinente.
Concevoir en 3D et effectuer une mise en plan
Avec la CAO, une pièce est souvent modélisée en trois dimensions avant de générer des vues 2D.
Le travail ne s’arrête pas à la génération automatique : il faut encore sélectionner les vues pertinentes et ajouter les spécifications utiles à la fabrication.
Les programmes officiels de formation en mécanique associent d’ailleurs lecture de plans, dessin de définition et utilisation de la DAO 2D/3D.
Comment apprendre le dessin technique avec un cours PDF ?
Un cours de génie mécanique PDF devient beaucoup plus efficace lorsqu’il est utilisé avec une méthode progressive.
1. Commencer par le vocabulaire
Apprenez d’abord à reconnaître :
- vue ;
- coupe ;
- section ;
- cote ;
- axe ;
- diamètre ;
- rayon ;
- tolérance ;
- dessin d’ensemble ;
- dessin de définition.
Sans ce vocabulaire, les exercices deviennent inutilement difficiles.
2. Travailler la visualisation 3D
Prenez une pièce simple en perspective et essayez de dessiner ses vues de face, dessus et côté.
Faites ensuite l’exercice inverse : reconstruisez mentalement la pièce à partir de ses vues.
C’est l’une des meilleures façons de progresser.
3. Ajouter les coupes
Lorsque les vues simples sont maîtrisées, entraînez-vous sur des pièces comprenant trous, évidements et formes intérieures.
4. Étudier la cotation
Commencez par les longueurs, diamètres, rayons et angles avant d’aborder les tolérances.
5. Passer aux plans d’ensemble
À ce stade, recherchez les composants, observez leur assemblage et essayez de comprendre leur fonction.
6. Reproduire des plans avec un logiciel
La CAO ou la DAO vient ensuite consolider les connaissances.
L’objectif n’est pas simplement de savoir utiliser les commandes du logiciel : il faut produire un document techniquement lisible.
Comment choisir un bon cours de dessin technique mécanique PDF ?
Le meilleur support n’est pas nécessairement le document comportant le plus de pages.
Vérifiez surtout son programme.
Un cours sérieux devrait couvrir au minimum :
| Niveau | Contenu recommandé |
|---|---|
| Débutant | Types de dessins, traits, échelles, projections |
| Bases | Vues, coupes, sections |
| Intermédiaire | Cotation, tolérances, ajustements |
| Avancé | Spécifications géométriques, états de surface, cotation fonctionnelle |
| Pratique | Exercices de lecture et réalisation de plans |
Privilégiez les ressources provenant d’universités, d’IUT, d’écoles d’ingénieurs ou d’organismes reconnus.
Soyez aussi attentif à la date lorsqu’un document détaille les normes. Un ancien support reste parfois excellent pour apprendre la projection ou la visualisation, mais certaines références normatives peuvent avoir évolué.
Où trouver des cours de génie mécanique et dessin technique PDF ?
Plusieurs sources légitimes peuvent compléter ce cours.
Le portail de ressources pédagogiques du ministère de l’Enseignement supérieur référence par exemple un module consacré au dessin pour la construction et la fabrication mécanique, couvrant projections orthogonales, coupes, sections, dessin d’ensemble et cotation.
Le Cnam propose également des enseignements liés à la conception mécanique et aux normes de cotation ISO.
Certaines ressources universitaires sont librement accessibles, tandis que d’autres documents ou normes officielles sont protégés ou payants. Le fait qu’un fichier PDF soit disponible sur Internet ne signifie donc pas automatiquement qu’il peut être redistribué librement.
Exercices recommandés pour progresser rapidement
Une bonne formation doit comporter davantage d’exercices que de simple lecture.
Essayez par exemple de :
- identifier les différentes vues d’une pièce ;
- compléter une vue manquante ;
- dessiner trois vues à partir d’une perspective ;
- choisir l’emplacement d’une coupe ;
- interpréter un dessin en coupe ;
- ajouter les dimensions nécessaires à une pièce simple ;
- lire un dessin d’ensemble et sa nomenclature ;
- isoler une pièce puis produire son dessin de définition ;
- modéliser la pièce en CAO à partir du plan.
Pour chaque exercice, cherchez surtout à expliquer pourquoi la représentation choisie fonctionne.
Erreurs fréquentes en dessin technique
La première erreur consiste à apprendre les symboles sans comprendre la géométrie de la pièce.
La seconde est de multiplier les vues inutiles. Un dessin technique efficace recherche la clarté, pas la quantité.
Autres erreurs courantes :
- confondre coupe et vue extérieure ;
- oublier l’alignement entre les vues ;
- utiliser une cotation redondante ;
- placer des dimensions sans réfléchir à la fonction ;
- négliger le cartouche ;
- considérer les tolérances comme de simples détails ;
- apprendre uniquement le logiciel de CAO.
La maîtrise d’un programme ne remplace jamais celle des principes de représentation.
Quel programme suivre pour devenir autonome ?
Pour construire une base solide, suivez cet ordre :
Étape 1 : représentation
Vues, projections, traits et perspectives.
Étape 2 : formes intérieures
Coupes, sections et hachures.
Étape 3 : dimensions
Cotation simple puis tolérancée.
Étape 4 : fonction mécanique
Ajustements, assemblages et cotation fonctionnelle.
Étape 5 : documentation industrielle
Dessins d’ensemble, nomenclatures et dessins de définition.
Étape 6 : outils numériques
DAO 2D puis modélisation CAO 3D et mise en plan.
Cette progression évite une erreur classique : vouloir apprendre les tolérances géométriques alors que la lecture des vues n’est pas encore automatique.
Conclusion
Un cours de génie mécanique PDF sur le dessin technique est particulièrement utile pour apprendre les principes à son rythme, conserver des exemples et réviser avant des exercices ou des examens. Le support choisi doit toutefois couvrir une progression cohérente : projections, vues, coupes, cotation, tolérances, dessins d’ensemble et dessins de définition.
Pour réellement maîtriser le dessin industriel, la lecture seule ne suffit pas. Il faut alterner théorie, exercices de visualisation, lecture de plans et réalisation de pièces en 2D ou en CAO. Les normes constituent ensuite la référence permettant d’utiliser un langage technique commun et non une simple collection de conventions à mémoriser.
6. Questions fréquentes
Qu’est-ce qu’un cours de dessin technique en génie mécanique ?
C’est une formation consacrée à la représentation normalisée des pièces et mécanismes. Elle enseigne généralement les projections orthogonales, les vues, coupes, sections, cotations, tolérances, dessins de définition et dessins d’ensemble.
Où trouver un cours de génie mécanique PDF gratuit ?
Les portails pédagogiques des universités, IUT, écoles d’ingénieurs et organismes publics constituent de bonnes sources. Vérifiez les droits d’utilisation du document et privilégiez les ressources diffusées officiellement par leur auteur ou établissement.
Quelle est la différence entre dessin industriel et dessin technique ?
Les termes sont souvent employés de manière proche dans le contexte mécanique. « Dessin technique » est toutefois plus général, tandis que « dessin industriel » fait davantage référence à l’utilisation de ces méthodes dans la conception et la fabrication industrielles.
Comment apprendre à lire un plan mécanique ?
Commencez par reconnaître les vues et les types de traits. Travaillez ensuite les projections orthogonales, puis les coupes et sections. Ajoutez progressivement la cotation, les tolérances et l’interprétation des dessins d’ensemble.
Qu’est-ce qu’une projection orthogonale ?
C’est une méthode permettant de représenter un objet par des vues obtenues suivant des directions d’observation définies. Elle permet de décrire précisément une pièce tridimensionnelle sur un document en deux dimensions.
Faut-il connaître les normes ISO pour apprendre le dessin technique ?
Il n’est pas nécessaire de mémoriser immédiatement toutes les normes. Un débutant doit d’abord comprendre les principes graphiques. Les normes deviennent ensuite indispensables pour vérifier les conventions et réaliser une documentation conforme aux pratiques techniques applicables.
Peut-on apprendre le dessin technique uniquement avec AutoCAD ou SolidWorks ?
Un logiciel facilite la création de plans, mais il ne remplace pas les connaissances fondamentales. Il faut savoir pourquoi choisir une vue, une coupe, une cote ou une tolérance avant de pouvoir produire une mise en plan techniquement correcte.
